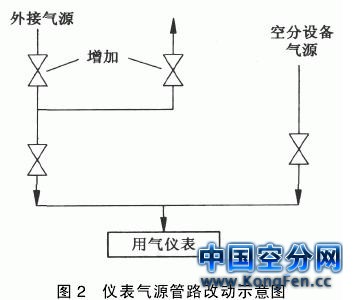

这样,即使有外接气源泄漏也会通过增加的放 空阀排出,而不会进入空分设备。
流程设计污氮气分两路:一路进入分子筛纯化 系统;另一路进入水冷塔,如果进水冷塔这一路的 阀门关闭不严,在压力波动时再生气路的压力会出 现瞬间降低,有可能引起水冷塔中的水分返到分子 筛纯化系统。尽管这种可能性很小,但还是在此阀 门后打上了盲板。
然而在7月,水分泄漏、高压板翅式换热器堵 塞的故障又一次出现,被迫在2004年7月17日— 21日对空分设备进行了一次彻底大加温。
4 彻底排除故障
2004年7月底,对所有工艺管道进行了一次彻底的排查,再没有发现造成气体带水的来源。但鉴于问题的多次重现,水的泄漏点可能依然存在。开始从工艺管道以外去考虑问题。经过仔细排查,最后发现分子筛吸附器的阻力计疑点最大。由 于设备说明书中并未给出该阻力点的正常值,因此 无法判断阻力是否正确, 当时分子筛吸附器的运行阻力是5kPa(得到设计人员的认可)。由仪表人员校验该阻力计,经校验仪表的零点完全正确,在没有做任何处理的情况下恢复后,发现阻力升高到14~15kPa。这说明在1年多的运行中该阻力表的平衡阀没有完全关闭,这样分子筛纯化系统前饱和空气直接通过阻力表的正管进入负管,最后混入分子筛纯化系统出口的干燥空气中(如图3所示)。仪表管的直径为Φ12mm,泄漏的水分虽然很少,但是长期、不断的泄漏,水量也很可观。
在处理阻力计前,空分设备运行约20天,就开始出现类似堵塞的现象,但是处理了阻力计之后 工况明显趋于稳定,空分设备一直正常运行,高压板翅式换热器没有出现堵塞现象,故障终于排除。
