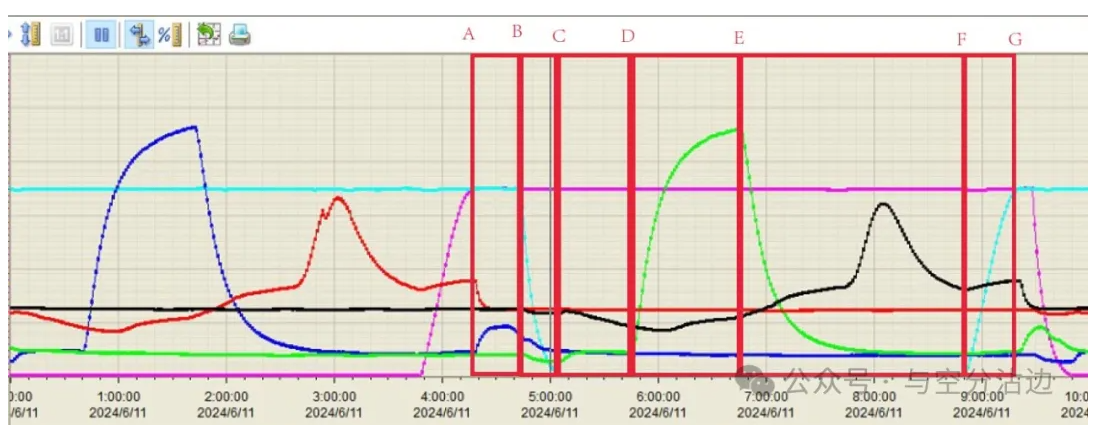

继上一篇《空分纯化系统顺控程序从8步到18步到底经历了什么》发出后，收到很多留言和私信，各路专家都给出了很多运行中实际的经验以及做法。深刻的感受到设计几十套项目和在现场实际操作过几套装置相比，能理解到的深度不是在一个档次的。多少次的纸上谈兵真的比不上一次的真枪实战。在这里我把上一篇中的错误及其他相关经验在本篇中记录一下，再一次加深对这部分控制的理解。 设计人员拿到的常规的设计说明一般会提到：泄压阀在泄压步结束后就关闭，也就是说在泄压下一步“准备加热”步时，泄压阀V9就需要关闭。我在上一篇的18步顺控图示内也是这么画的。但是，很多现场实际情况并不是这样。在泄压结束后的加热步和冷吹步，泄压阀也是处于打开状态的，也就是说要到第6步准备充压时，泄压阀才会和污氮进出口阀V5,V7一起动作。为什么要这么设置？要再回过头来看看温度曲线了。泄压阶段(B-C)因压力降低而分子筛静吸附容量减小，被吸附的气体分子便有部分从分子筛中解吸出来。解吸过程是吸热过程，而在泄压阶段，解吸所需热量只能来自于分子筛床层本身，因而使得床层温度下降。所以污氮气出口（黑色曲线）和污氮气入口（绿色曲线）温度随泄压的进行逐渐下降。并且在准备加热阶段(C-D)以及加热阶段(D-E)，污氮出口温度还会持续下降一段时间，并且极有可能会出现低于0℃的。到了冷吹阶段(E-F)时，污氮出口温度才会逐渐上升直至出现冷吹峰值后下降。所以在这两个阶段打开泄压阀V9是为了让冷气继续排出，而不会出现将V9结冰冻住使得阀门卡牢的故障。
对于以上做法，咨询过很多厂家，目前来看大厂基本按照这个来设计和操作，我的想法是，大厂的大空分，对于这部分的问题更加突显，所以设计和操作都经过了优化。小设备肯定也有这样的问题，但是不至于导致卡顿故障，所以大家并没有注意。 有专家反馈上一篇的图中对于每步时长的设置不太合理，与实际操作不太对的上。不得不承认，在上一篇编辑时，参考了不同空分厂家的设计说明，发现每家的下一步条件设置的确有差异。例如第三步的准备加热，有的做法是只要阀位开关信号都收到了也就是阀门都动作到位了，那么就执行下一步，并没有计时器。另外有的做法是通过计时器跳转下一步，但是阀位故障会导致顺控程序暂停。总的原则是保证冷吹峰值达到的前提下，适当优化加热时间节省能耗。剩余的步骤的时间控制则是根据现场情况使得顺控能顺利进行并且装置能稳定运行并且对精馏的工况影响最小。
