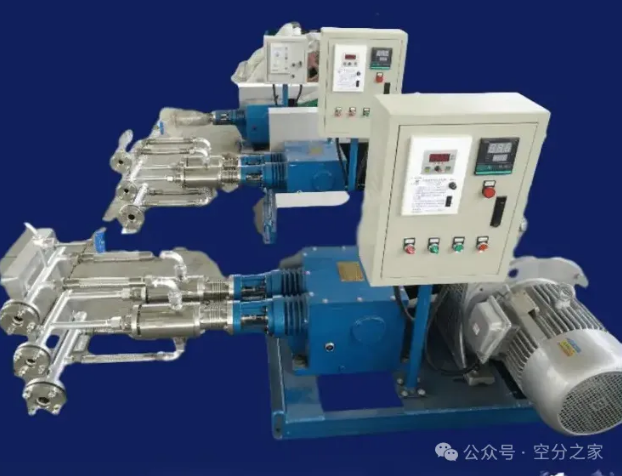

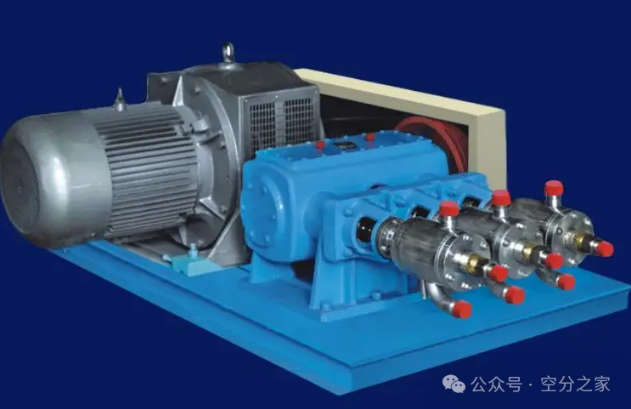

1、启动前的检查
参考泵流程图和泵安装图检查所有的管路,配件、固定螺栓和电气连接等,准备好和泵启动有关的整个系统;
检查所有管路接头部件的密封状态是否达到要求;
在开机前用手盘大皮带轮,保证泵头活塞杆在往复运动一个行程的情况下没有顶缸或卡死现象;
工作前检查电机铭牌是否与当地电网要求一致;
检查齿轮箱中的油面位置,位于2/3处。
2、吹扫
预冷前(以AP0801A为例),开启所有的吹扫阀门和排气阀门,包括进口管道排气阀 V0825、出口管道排气阀V0817、回流管道排气阀 V0807(首次开车开启,后期如果氩系统运行,此阀不要开,以免影响纯度)、排气管道排气阀V0809密封气进口阀等等,用干燥氮气或者空气 V0823/V0811对泵进行吹扫,吹扫时间根据现场来决定,最短吹扫时间不小于24小时,以保证泵和管道内部的水汽吹扫干净,排放口气体露点≤-60℃。
3、预冷前保护气的设置
在泵预冷之前有必要通保护气进入填料密封腔以确保没有湿空气的存在。通气时间根据现场实际情况而定但在预冷之前通气不少于30分钟。保护气露点<-65℃,保护气压力:0.2MPa~0.3MPa,过大可能会导致保护气进入到泵,污染输送介质。
4、启动前的准备及预冷
a.检查电气、仪表和 DCS 是否正常,确认电机风扇运转正常
b.检查液氩泵密封气,调整好密封气压力正常。
c.精氩塔液位LICAS0704升至1700mm时,预冷柱塞液氩泵
d.缓慢打开泵的进口阀 V0801/V0802,全开泵体回气阀V0807/V0808,出口吹除阀V0817/V0818 见液后关闭。
e.液氩泵进行预冷,正常时预冷时间不低于30分钟:
1)打开出口排液阀V0819和所有排气阀V0817/V0825:
2)缓慢打开进口管的进液体阀门 V0801;
3)当出口排气阀有气体排出,开始进行预冷,保持此状态20-30分钟。
这个过程应该使泵缓慢地冷却,在泵冷却过程中,要经常用手转动泵的转动部分,如果转动轻松,工作灵活,然后点动电机几秒钟,即断开电机,并检验电机转向是否满足传动箱要求,本泵电机旋转方向为从电机后端看为顺时针方向,也可参看电机带轮罩上的箭头指示。如果方向相反要交换二根接线,或者可通过变频器设置电机转向,然后等几分钟,直到泵充分冷却:
4)等到出口排气阀有液体喷出,关闭进口和出口管道排气阀,再全开泵进口阀 V0801.
5)确保以上步骤都无误的情况下,再次盘车转动泵的传动部分,灵活无卡阻现象,才可以开车启动;
★注1:关于盘车:
道内部
对于所有低温泵均适用,盘车确认检查需要进行三次。
第一次:在安装泵之前,脱开所有和泵连接的管道,进行盘车:
第二次:在预冷前,安装好所有和泵连接的管道,进行盘车;
第三次:预冷结束后,开车之前进行盘车。
三次盘车均灵活才能开车,由于液体的作用,第三次盘车会比第一次和第二次稍重,属于正常现象,但是绝对不允许有卡阻出现。
★注 2:预冷时间:进出管线长短,泵大小不一致会有很大的区别,对于往复式低温泵来说,泵的预冷时间一般为2小时。
★注3:预冷过程中应该注意的问题:
a.预冷状态可以根据泵头上的结霜程度来判定,预冷结束后,泵头上的结霜应该在泵头和传动箱连接的支架附近;
b.好的预冷应该使泵进口管道充满液体,这样可以保证泵的工作性能;
c.确保泵的进口压力≥0.02MPa,可以根据液面高度和泵所在平面的差计算出泵进口处的压力,如果进口显示压力超过计算出来的压力非常多,证明管道内有比较多的气体,应该重新预冷;
d.预冷和启动前都要进行盘车,盘车时皮带轮应该轻松转动,绝对不允许有卡死或者轻重现象产生;
e.装置中的所有阀门打开或者关闭必须总是缓慢和逐步的。
f.预冷前常温盘车一次,动作自如。
8、在预冷末期,手动盘车一次,动作自如。
h.预冷要彻底,预冷后如果旋转不是很自如或轴有一些阻力,则重新加温后再进行预冷。
i.预冷时不准触摸 DCS启动按钮及现场紧停按钮,避免发生不安全事故。
5启动
a.当液氩泵预冷完毕,精氩塔蒸发器液位达到1700mm时,准备启动液泵:
b.确定电机风扇罩对齐扣好,确认联轴器护罩安装完好
c.全开泵的进口阀V0801/V0802及回气阀V0807、V0808,DCS按下启动按钮,启动液氩泵。
d.待泵出口压力稳定后,开液氩泵出口阀V0805/V0806。
当液氩产品产量稳定且纯度达到要求时,按以上步骤开启液泵AP0801A/B送出中压氩产品。
全开 V0793 阀,排出初始的不纯气体,当AE0791纯度达到要求时开启 V0791阀同时关闭 V0793 阀,送出氩气产品。
6停车
(1)正常停车:
a.停电机,切断调速器电源和泵电机电源,关出口阀门 V0805/V0806。
b.泵停止时,关进口阀门V0801/V0802,并开排液阀排液,进口排气阀V0825和回流管线排气阀V0809必须打开,让残留在管路中的气体排出,泵体复温之后,关闭排气阀。
(2)紧急停车:
a.按下紧急停车按扭或就近停止电机运转。
b.其它操作按正常停车处理。
(3)加温:
a.关泵的进、出口阀V0801/V0802、V0805/V0806、关回气阀V0807/V0808,开排液阀V0813/V0814 V0819/V0820,排净液体后开吹除阀V0809/V0810。
