在空分设备中,为了清除主冷凝蒸发器液氧中所溶解的乙炔及其他碳氢化合物,设置液氧泵强制液氧经过液氧吸附器循环。也有的空分设备生产液态氧产品经液氧泵压送。
液氧泵的种类可分离心式液氧泵和往复式液氧泵两种。往复式又可分为活塞式和柱塞式(活塞的轴向尺寸远远大于径向尺寸)。流量小、压力高时采用往复式:流量大、压力低时采用离心式。液氧循环泵为离心式。压送液氧产品的液氧泵为活塞式。

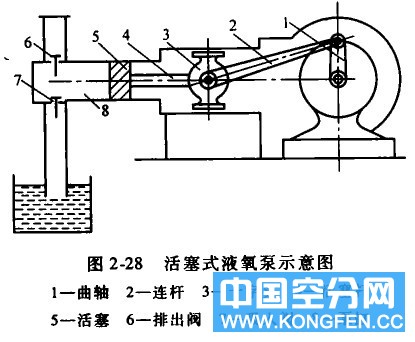

活塞式液氧泵的结构如图2一28所示。
当电动机拖动曲轴1转动时,通过连杆2、十字头3、活塞杆4 ,推动活塞5在泵缸8内作往复运动。活塞由泵缸的左端向右移动时,泵缸的工作容积逐渐增大而形成低压,吸人阀被顶开,液氧进人。活塞移动到右边末端后,开始向左移动,此时液氧受到压缩,压力迅速增高,随即顶开排出阀6、液氧排至管路中去。
离心式液氧泵的结构如图2一9所示。
活塞式液氧泵工作过程为:
当泵内充满液氧时,电动机拖动泵的主轴旋转,叶轮和叶片内的液氧也随之高速旋转。在离心力作用下,液氧不断地从叶轮中心流向四周,流人泵壳的液氧将一部分动能变为压力,然后通过排出管路排到目的地。当液氧从中心流向四周时,在叶轮中心便形成低压区,液体氧通过吸人管道被吸人离心泵,因此离心泵可连续不断地工作。
离心泵在开始工作时,必须先在泵内充满液体。这是因为在叶轮旋转时所产生的离心力不足以把空气排出,因而不能把液体吸人的缘故。
