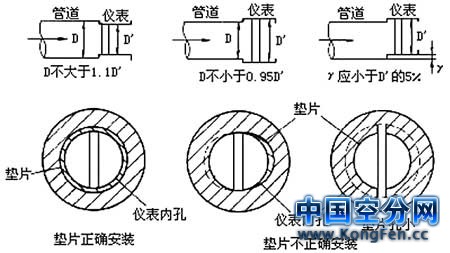

图6 传感器与管道的连接
① 上、下游配管内径D与传感器内径D’相同，其差异满足下述条件： 0.95D≤D’≤1.1D;
② 配管应与传感器同心，同轴度应小于0.05D’;
③ 密封垫不能凸入管道内，其内径可比传感器内径大1～2mm;
④ 如需断流检查与清洗传感器，应设置旁通管道(见图7);
图7 旁通管道示意图
⑤ 减小振动对涡街流量计的影响应该作为涡街流量计现场安装的一个突出问题来关注。首先，在选择传感器安装场所时尽量注意避开振动源;其次，采用弹性软管连接在小口径中可以考虑;第三，加装管道支撑物是有效的减振方法。
电气安装应注意传感器与转换器之间采用屏蔽电缆或低噪声电缆连接，其距离不应超过使用说明书的规定。布线时应远离强功率电源线，尽量用单独 金属套管保护。应遵循“一点接地”原则，接地电阻应小于10Ω。整体型和分离型都应在传感器侧接地，转换器外壳接地点应与传感器“同地”。
3 现场常见故障现象、原因及排除方法
涡街流量计有多种检测方式，传感器和测量电路差别也较大，但涡街流量计常见的故障有共性(见表1)。

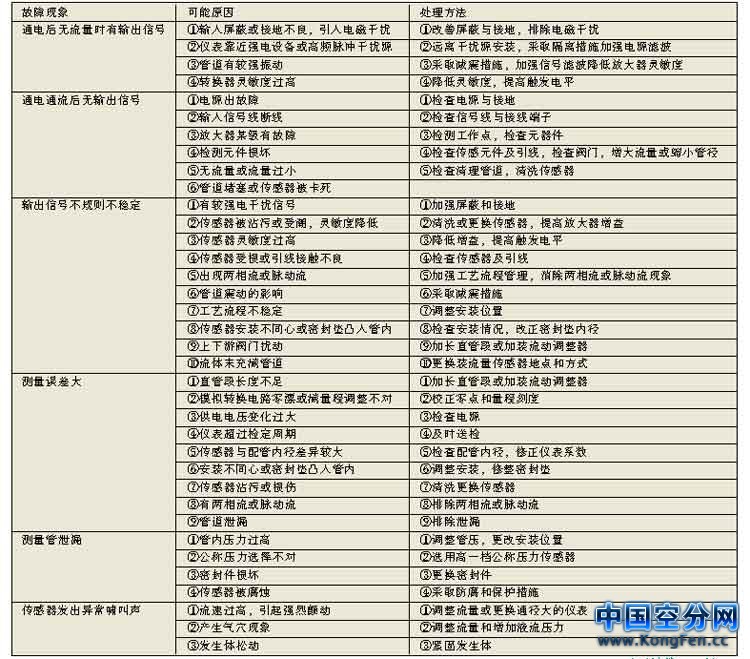

表1 涡街流量计故障及其处理方法
结语
在众多的流量计中，涡街流量计的购置费低于质量式、电磁式、容积式等类型，而安装、运行、维护费低于节流式、容积式、涡轮式等类型，是一种经济性较好、比较实用的流量计。涡街流量计结构简单牢固，安装维护方便，尤其适用于冶炼厂、化工厂、输油管道等工业现场的使用。
