3． 双J形管质量流量计
如图11所示，两根J形管以管道为中心，对称分布；安装在J形部分的驱动器使管子以某一固定的频率振动。
图11 J形管质量流量计结构
其工作原理如图12所示，当测量管中的流体以一定速度流动时，由于振动的存在使得测量管中的流体产生一个科氏力效应。此科氏力作用在测量管上，但在上下两支管上所产生的科氏力的方向不同，管的直管部分产生不同的附加运动，即产生一个相对位移的相位差。
图12 J形管工作原理
在双J形管测量系统中，两根管在同一时刻的振动方向相反，加大了其上部与下部两直管间的相对位移的相位差。如图13 所示，在流体不流动时，从A、B两传感器测得的位移信号的相位差为零。
图13 无流动时测量管振动状态

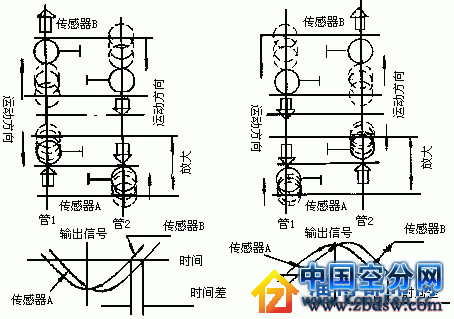

当测量管内的流体流动时，在驱动其振动的某一方向上，科氏力产生的反作用力在测量管上的影响结果如图14所示，管1分开和管2靠近时，管1上部运动加快，下部减慢，管2则在相反的方向上同样上部加快，下部减慢；结果在上部和下部安装的传感器测得的信号之间存在一个相位差，如图15所示。这个信号的大小直接反映了质量流量。
图14 有流动时测量管振动状态
图15 传感器输出信号
4． B形管质量流量计
如图16所示，流量测量系统由两个相互平行的B形管组成。被测流体经过分流器被均匀送入两根B形测量管中，驱动装置安装在两管之间的中心位置，以某一稳定的谐波频率驱动测量管振动。在测量管产生向外运动时，如图17a所示，直管部分被相互推离开，在驱动器的作用下回路L1''和L1''''相互靠近，同样回路L2''和L2''''也相互靠近。由于每个回路都由一端固定在流量计主体上，旋转运动在端区被抑制因而集中在节点附近。
图16 B形管质量流量计结构
