随着振荡运动的进行，测量管被周期性地分开、靠拢，科氏力也周期性地作用在两根测量管上，通过安装在测量管上的位移创按其A、B，测出由科氏力引起的测量管相对位置的变化，通常转化为测两点的相位差，如图7所示。这个相位差的大小与质量流量成正比。
图7 位移传感器的输出
2． U形测量管质量流量计

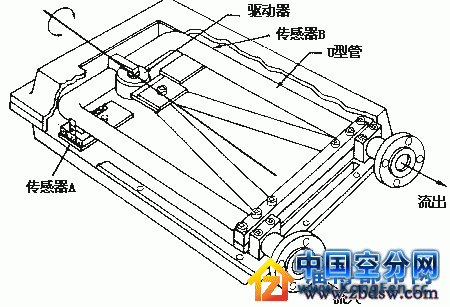

如图8所示，U形管为单、双测量管两种结构，单测量管型工作原理
图8a 单U形管结构
图8b 双U形管结构

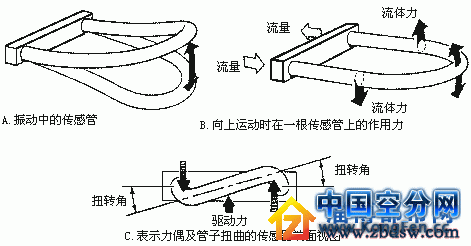

如图9所示，电磁驱动系统以固定频率驱动U形测量管振动，当流体被强制接受管子的垂直运动时，在前半个振动周期内，管子向上运动，测量管中流体在驱动点前产生一个向下压的力，阻碍管子的向上运动，二在驱动点后产生向上的力，加速管子向上运动。这两个力的合成，使得测量管发生扭曲；在振动的另外半周期内，扭曲方向则相反。
图9 U形管工作原理
测量管扭曲的程度，与流体流过测量管的值来质量流量成正比，在驱动点两侧的测量管上安装电磁感应器，以测量其运动的相位差，这一相位差直接正比于流过的质量流量。

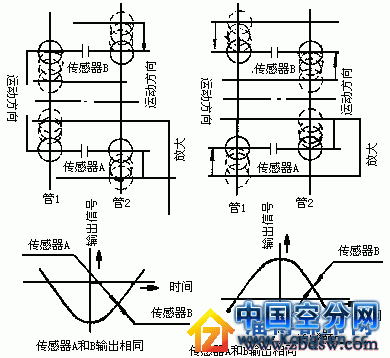

在双U形测量管结构中，两根测量管的振动方向相反，使得测量管扭曲相位相差180度，如图10所示。相对单测量管型来说，双管型的检测信号有所放大，流通能力也有所提高。
图10 测量管变形示意图
