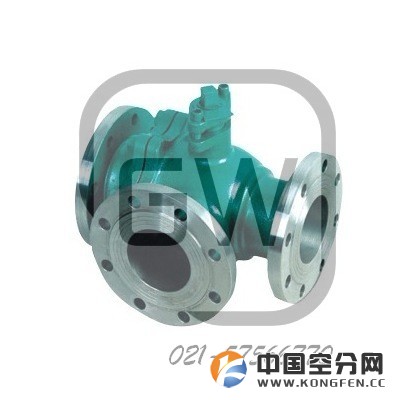

Q44F不锈钢三通球阀
产品概述
三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
主要性能规范
|
型号 |
公称压力 PN(MPa) |
试验压力(MPa) |
适用温度 (℃) |
适用介质 |
||
|
壳体 |
液体密封 |
气体密封 |
||||
|
Q44F6P/C/R |
1 6 |
2 4 |
1.76 |
0.6 |
≤150 |
水、蒸汽、油品等 |
|
Q44F-25P/C/R |
2.5 |
3.75 |
2.75 |
0.6 |
||
|
Q44F-40P/C/R |
4.0 |
6.4 |
4.4 |
0.6 |
||
主要零件材料
|
型 号 |
零件名称 |
||||
|
阀体 |
球体 |
阀杆 |
密封圈 |
填料 |
|
|
Q44F 6C |
碳素钢铸件 |
1Crl8Ni9Ti |
2Cr13 |
增强聚四氟乙烯 对位聚苯 |
聚四氟乙烯 |
|
Q44F-25P |
304 |
304 |
304 |
||
|
Q44F-40R |
316 |
316 |
316 |
||
主要外形和连接尺寸
|
公称压力MPa |
PNl.6MPa |
PN2.5MPa |
PN4.0MPa |
CLASSl50 |
|
|
主要尺寸 |
L |
L1 |
H |
W |
|
|
公称通径（mm/in） |
15/1/2 |
150 |
75 |
90 |
120 |
|
20/3/4 |
164 |
82 |
90 |
140 |
|
|
25/1 |
180 |
90 |
102 |
155 |
|
|
32/11/4 |
200 |
100 |
115 |
250 |
|
|
4/11/2 |
220 |
110 |
135 |
250 |
|
|
50/2 |
230 |
115 |
140 |
350 |
|
|
65/21/2 |
260 |
130 |
155 |
350 |
|
|
8/3 |
280 |
140 |
185 |
420 |
|
|
100/4 |
320 |
160 |
210 |
700 |
|
|
125/5 |
380 |
190 |
275 |
1000 |
|
|
1/50/6 |
440 |
220 |
305 |
1300 |
|
|
200/8 |
500 |
250 |
335 |
1800 |
|
