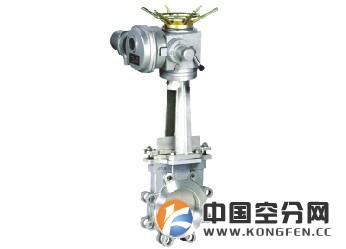

Z940H美标电动闸阀

美标闸阀特点
1、产品的设计制造符合美国国家标准ANSI B16.34，美国石油学会标准API6D和API600要求。
2、结构紧凑、体积小、刚性好、密封安全可靠。
3、关闭件(闸板)采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔柱。
4、通径大于等于NPS10"，压力级150磅级和通径大于等于NPS6"、压力级600~2500磅级的手动阀门，其操作装置中配有滚动轴承，启闭轻松。
5、主体材料，内件材料，填料，垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
6、NPS≤10"的闸阀，其阀座可为更换式内螺纹连接的阀座，可任意组合与关闭件密封面材质配对，以满足工况要求，延长使用寿命。
标准 STD

设计与制造	结构长度	法兰尺寸	对焊连接尺寸	压力 -温度	试验 -检验
APl 600	ASME B16.10	ASME B16.5	ASTM B16.25	ASME B16.34	APl 598

压力试验

公称压力 PN(Lb)	强度试验		水密封试验		气密封试验
公称压力 PN(Lb)	MPa	Lbf/in2	MPa	Lbf/in2	MDa	Lbf/in2
150	3.1	450	2.2	315	0.5～0.7	60～100
300	7.8	1125	5.6	815	0.5～0.7	60～100
600	15.3	2225	11.2	1630	0.5～0.7	60～100
900	23.1	3350	16.8	2440	0.5～0.7	60～100
1500	38.4	5575	28.1	4080	0.5～0.7	60～100
2500	64.6	9367	47.4	6873	0.5～0.7	60～100

主要零件材料

壳体	ASTM A216 WCB					ASTM A351 CF8
闸板	WCB	CF8	CF8M	Monel	ASTM A351 CF8
阀杆	F6a	F304	F316	Monel	F304
闸板密封面	13Cr 13Cr STL	304 STL	316 STL	Monel	304 304 STL
阀座密封面	13Cr STL STL	304 STL	316 STL	Morel	304 STL STL

壳体	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF8
闸板	ASTM A351 CF3	ASTM A351 CF8M	ASTM A351 CF8
阀杆	F304L	F316	F316
闸板密封面	304L 304L STL	316 316 STL	316L 316L STL
阀座密封面	304L STL STL	316 STL STL	316L STL STL

技术参数

压力级	DN (mm)	NPS (_n)	L				d		H		W		H1		W1		H2		W2		电动装置
			RF	RTJ	BW
600 (PN110)	50	2	292	295	292	51		444		200		-		-		550		590		DZW20A
	65	21/2	330	333	330	64		500		250		-		-		600		590		DZW20A
	80	3	356	359	356	76		558		280		585		310		660		590		DZW30A
	100	4	432	435	432	102		665		300		695		310		780		590		DZW45A
	125	5	508	511	508	127		760		350		790		310		850		810		DZW60A
	150	6	559	562	559	152		868		450		900		310		990		830		DZW90
	200	8	660	664	660	203		1073		500		1110		310		1130		830		DZW120
	250	10	787	791	787	254		1263		650		1300		460		1360		870		DZW180
	300	12	838	841	838	305		1600		700		1650		460		1520		870		DZW250
	350	14	889	892	889	337		1692		900		1750		460		1730		1170		DZW350
	400	16	991	994	991	406.5		1835		900		1900		460		1840		1170		DZW500
900 (PN150)	50	2	368	371	368	51		458		280		-		-		832		590		DZW20A
	65	21/2	419	422	419	62		550		280		-		-		880		590		DZW30A
	80	3	381	384	381	74		610		300		660		310		910		590		DZW30A
	100	4	457	460	457	100		702		350		750		310		1020		590		DZW45A
	125	5	559	562	559	125		850		400		900		310		-		-		DZW60A
	150	6	610	613	610	150		980		500		1060		460		1060		830		DZW90
	200	8	737	740	737	201		1100		650		1140		460		1150		830		DZWl20
	250	10	838	841	838	252		1320		700		1370		460		1320		870		DZWl80
	300	12	965	968	965	303		1500		900		1560		460		1580		870		DZW250
	350	14	1029	1038	1029	322		1900		900		1950		600		1660		1170		DZW350
	400	16	1130	1140	1130	373		2050		900		2100		600		1780		1170		DZW500
1500 (PN260)	50	2	368	371	368	49		510		280		-		-		-		-		DZW30A
	65	21/2	419	422	419	62		560		300		-		-		-		-		DZW30A
	80	3	470	473	470	74		620		350		670		310		960		590		DZW45A
	100	4	546	549	546	100		728		400		770		310		1040		810		DZW60A
	125	5	673	676	673	125		870		450		920		310		-		-		DZW90
	150	6	705	711	705	144		1000		500		1070		460		1250		830		DZWl20
	200	8	832	841	832	192		1130		750		1180		460		1600		870		DZWl80
	250	10	991	1000	991	239		1360		900		1410		600		2150		870		DZW250
	300	12	1130	1146	1130	287		-		-		1620		600		2380		1170		DZW350
