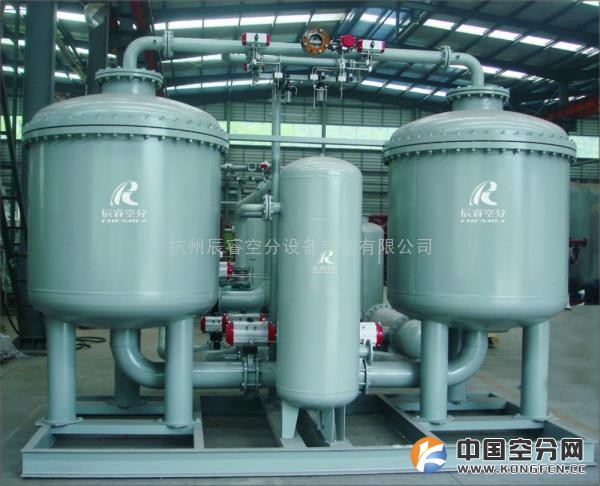

VPSA变压吸附制氧设备
制氧设备主要应用于
钢铁，玻璃，污水处理，造纸，石油，窑炉燃烧，化工，食品，臭氧发生，环保，冶金助燃，建材、轻工、水产养殖、生物技术、养殖行业,制药等。
技术指标
◆产品规模：100-10000Nm3/h
◆氧气纯度：≥90-94%，可根据用户要求在30-95%范围内调整。
◆制氧电耗：氧纯度在90%时，折合为纯氧的电耗为0.32-0.37KWh/ Nm3
◆氧气压力：≤20kpa（可增压）
◆年开功率：≥95%
工作原理
◆空气中的主要成分是氮和氧，利用环境温度下，空气中的氮气和氧气在沸石分子筛（ZMS）上的吸附性能不同（氧气能通过而氮气被吸附），设计适当的工艺过程，而使氮和氧分离得到氧气。氮气在沸石分子筛上的吸附能力比氧气强（氮与分子筛表面离子的作用力强），当空气在加压状态下通过装有沸石分子筛吸附剂的吸附床时，氮气被分子筛吸附，氧气因吸附较少，在气相中得到富集并流出吸附床，使氧气和氮气分离获得氧气。当分子筛吸附氮气至饱和后，停止通空气并降低吸附床的压力，分子筛吸附的氮气变解析出来，分子筛得到再生并可重复使用。两个以上的吸附床轮流切换工作，便可连续生产出氧气。
◆氧气和氮气的沸点接近，两者很难分离，一起在气象得到富集。因此变压吸附制氧装置通常只能获得90-95%的氧气（氧的极阴浓度为95.6%，其余为氩气）又称富氧。与深冷空分装置相比，后者能制成99.5%以上浓度的氧气。
装置工艺
◆变压吸附空分制氧装置的吸附床必须包含两个操作步骤；吸附和解析。为了连续获得产品气，通常在制氧装置中都装置两个以上的吸附床，并且从能耗和稳定性的角度出发，另外设置一些必要的辅助步骤。每个吸附床一般都要经历吸附、放压、抽空或减压再生、冲洗置换和均压升压等步骤，周期性的重复操作。在同一时间，各个吸附床则分别处于不同操作步骤，在PLC控制下定时切换，使几个吸附床协调操作，在实践步伐上则相互错开，使变压吸附装置能平稳运行，连续获得产品气。对于实际的分离过程，还必须考虑空气中其他微量组分。二氧化碳和水在通常的吸附剂上的吸附能力一般比氮和氧都大得多，可在吸附床内填加合适的吸附剂（或利用制氧吸附剂本身）使其被吸附清除。
◆制氧装置所需要的吸附塔数目取决于制氧规模、吸附剂性能和工艺设计思路，多塔操作时运行平稳性相对更好一些，但设备投资较高。目前的趋势是：使用高效制氧吸附剂尽量减少吸附塔数量并采用短操作周期，以提高装置的效率并尽可能节约投资。
技术特点
◆装置工艺流程简单
◆制氧规模10000m3/h以下，制氧电耗更低，投资更小；
◆土建工程量小，装置安装周期比深冷装置短；
◆装置运行和维护费用低；
◆装置运行自动化程度高，开停车方便快捷，操作人员少；
◆装置运行稳定性强，安全性高；
◆操作简单，主要部件均选用国际知名厂家；
◆采用原装进口制氧分子筛，性能优越使用寿命长；
◆ 操作弹性强（负荷行优越，转换速度快）。
|
配件名称
|
属性
|
免维护期
|
备注
|
|||
|
气动薄膜切断阀
|
聚四氟乙烯
|
软密封
|
适用温200C°
|
3年
|
安全自动切换指标可达100万次以上
|
|
|
硬密封
|
适用温度200C~400C°
|
|||||
|
气动蝶阀
|
博雷阀门
|
PTFE聚四乙烯活塞式面接触密封
|
耐冲击，密封性好，使用寿命长，维修方便
|
3年
|
安全自动切换指标可达100万次以上
|
|
|
CLD数显电子智能程序控制器
|
进口原器件和先进的光电技术
|
无热微热可进行转换
|
||||
|
减压阀
|
韩国原装
|
压力稳定可靠，任意调节
|
带有过滤装置，防止杂质堵塞，是阀门工作更加稳定
|
|||
|
电磁阀控制
装置
|
台湾亚德克电磁阀
|
防护等级IP65，防水防尘，
|
功耗低，使用寿命长
|
|||
|
吸附塔
|
大容量吸附塔和压紧装置：
|
加大吸附量降低气流冲击
|
防止吸附剂磨损和粉化
|
|||
|
吸附剂（混床）
|
山东
|
分子筛
|
高成本
|
5年
|
20%以下湿度吸附能力好
|
|
|
公美国UOP司上海环球分公司
|
氧化铝
|
吸附速度快
|
5年
|
微量水分吸附能力差
|
||
|
CLD-PLC型微热控制仪器
|
松下HPe新型PLC为核心材料
|
|||||
|
CLD-PLC-I
CND专用控制仪器
|
德国西门子plc控制器为核心
|
结合本公司外观设计
|
可通过操作面板直观显示吸附塔运行状态
|
|||
|
CZD组合式低露点干燥剂
|
浮球自动排水和
|
电子自动排水
|
确保出气品质不因排水器的赌赛而受影响
|
西门子PLC可编程控制仪
|
||
|
稳定控制
|
采用制冷王国丹麦的热力膨胀阀，热气旁通阀水量调节阀的联合调节
|
|||||
|
CFD冷冻式压缩空气干燥机
|
压缩空气干燥
|
国内独家采用自动排水和电子自动排水组合
|
||||
|
冷媒制冷
|
丹麦的热力膨胀阀
|
|||||
|
CLY,CFJ,
CYS,CDF系列过滤器
|
直径0.5微米的硼硅酸纤维，叠成密度为4%，厚度为3000微米的滤材。实践证明制药1000为米厚的滤材就能过滤0.01微米伊萨好难过的细微颗粒。剩余2000微米厚度的滤材只用作进一步出气品质的保证
|
|||||
|
Cys高效油水分离器
|
滤芯材质
|
英国DH进口材料
|
||||
|
Cjf系列精密过滤器
|
滤芯材质：英国DH进口材料
|
除去压缩空气中的油，液态水雾（液态水蒸汽需经）
|
大于等于12000h
|
|||
