进口气动薄膜单座调节阀

如果您对德国韦恩WAYEN进口气动薄膜单座调节阀该产品感兴趣的话,可以跟德国韦恩中国大陆的总代理上海朝光阀门有限公司取得联系，由上海朝光阀门有限公司全权代理、主要负责“韦恩阀门台湾分厂”产品在中国大陆区域的销售及售后等相关事宜。授权编号:WY05-86-021

进口气动薄膜单座调节阀使用说明

进口气动薄膜单座调节阀目录：

1、进口气动薄膜单座调节阀概述

2、进口气动薄膜单座调节阀用途和适用范围

3、进口气动薄膜单座调节阀工作原理及结构说明

4、进口气动薄膜单座调节阀附件型号及产品外形尺寸

5、进口气动薄膜单座调节阀主要技术参数

6、进口气动薄膜单座调节阀安装示意图

7、进口气动薄膜单座调节阀保养、维修及故障排除

8、进口气动薄膜单座调节阀订货需知

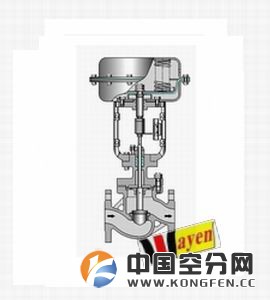

产品名称: 进口气动薄膜单座调节阀

产品型号: WAYEN

产品展商: 德国韦恩进口阀门有限公司

进口气动薄膜单座调节阀的详细介绍

气动薄膜单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。该气动薄膜单座调节阀广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。

     气动薄膜调节阀系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种、作用型式有B型气闭式和K型气开式。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。有多种多样的品种规格可供选择。

气动薄膜单座调节阀ZXP；气动薄膜套筒调节阀ZXM系列产品特点：

1、顶导向单座调节阀，结构紧凑，部件少、易维修。

2、金属阀芯适合多种工作场合，达IV级泄漏标准，ZXPQ型软密封结构阀芯达VI级泄漏标准。

3、阀体按流体力学原理设计成等截面低流阴流道，额定流量系数增大30%。可调范围大，固有可调比为50。

4、执行机械采用多弹簧结构，高度减少30%、重量减轻30%。

5、ZXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。

6、ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

安装、使用与维护：

（1）安装前应对管道进和严格除污，吹净焊渣等杂物，否则将严重损坏阀门。

（2）调温阀应垂直装在水平管道上，介质流向应与阀体上的箭头指向一致。

（3）为使自控系统或检修阀门时仍能连续运行，应设置旁通阀，阀前须装过滤器，压力表，在传感器附近装测温计，便于现场监视与温度设定。

进口气动薄膜单座调节阀订货需知：

1.公称通径、额定流量系数KV，

2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，

5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
