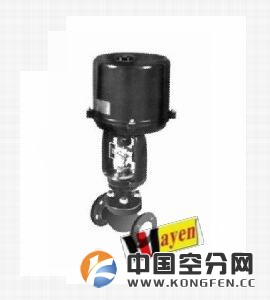

进口电动小口径笼式单座调节阀
进口电动小口径笼式单座调节阀使用说明
进口电动小口径笼式单座调节阀目录:
1、进口电动小口径笼式单座调节阀概述
2、进口电动小口径笼式单座调节阀用途和适用范围
3、进口电动小口径笼式单座调节阀工作原理及结构说明
4、进口电动小口径笼式单座调节阀附件型号及产品外形尺寸
5、进口电动小口径笼式单座调节阀主要技术参数
6、进口电动小口径笼式单座调节阀安装示意图
7、进口电动小口径笼式单座调节阀保养、维修及故障排除
8、进口电动小口径笼式单座调节阀订货需知
进口电动小口径笼式单座调节阀,电动小口径笼式单座调节阀适用于液体压差超过3MPa的高压场合,是一种高性能的调节阀,坚固的阀芯导向和套筒可防止液体发生闪蒸和空化。 电动小口径笼式单座调节阀结构紧凑,有呈 S 流线型的通道,使其压降损失小,流量大,可调范围广。电动调节阀的泄漏量符合ANSI Bl6.104标准。
◆ 技术参数
型 式:直通单座铸造球型阀
公称通径:20、25mm
公称压力:ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
密 封 面:FF、RF、RJ、LG、MFM
法兰标准:JIS、JB、ANSI、HG等
焊接连接:嵌接焊SW
材 料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上 阀 盖:常温型P -17~+230℃;伸长I型EI -45~+566℃;伸长I型EI -45~-196℃
压盖型式:螺栓压紧式
填 料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
德国韦恩进口阀门国际有限公司拥有优秀的研发团队,长期专注于流体机械及阀门的研究和开发是专业化、系列化的阀门生产厂家,公司本着自主研发、自主生产、自主品牌的发展路线为客户提供产品需求。致力打造阀门行业的旗舰企业。
该进口电动小口径笼式单座调节阀的结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考。详细CAD图、安装图、以及产品说明书请向我公司(上海朝光阀门有限公司)营销人员索取。
GERMANY WAYEN VALVE COMPANY LIMITED WELCOME TO NEGOTIATE
进口电动小口径笼式单座调节阀订货需知:
1.公称通径、额定流量系数KV,
2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀作用形式(电-关式或电-开式),4.流量特性,
5.阀前、阀后压力,6.阀体、阀芯材料,7.输入信号,8.是否带附件,说明附件型号。以便我们的为您正确选型。
