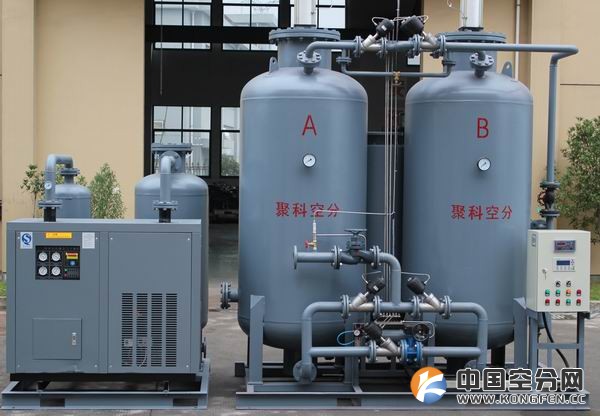

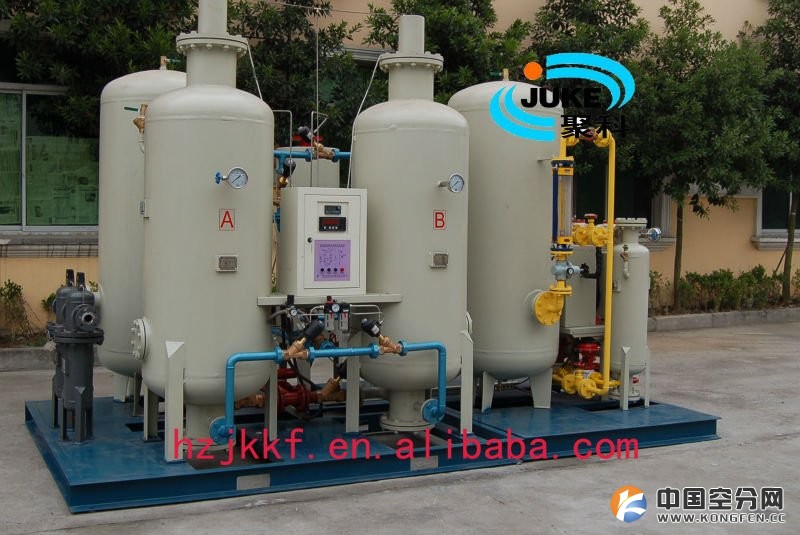

KSN 变压吸附制氮设备
工作原理
在一定的压力下，由于动力学效应，氧。氮在碳分子筛上的扩散速率差异较大，利用氧分子被碳分子筛大量吸附，氧分子在气相富集，达到氧氮分离。
由于但分子筛对氧的吸附容量随压力的不同而明显差异，降低压力，即可解析碳分子筛吸附的氧分子，使碳分子筛再生，得以重复循环使用。
采用两个吸附塔流程。一塔吸附产氮，一塔吸附再生，循环交替，连续产出高品质氮气。
技术特点
1. 独创的分子筛保护措施，延长碳分子筛的使用寿命。
2. 自力式汽缸压紧装置，能避免高速气流冲击，导致分子筛的粉化现象；配备限位沉降报警系统，行程下限自动声光报警。
3. 配备DCS远程控制系统接口，可通过计算机监控系统运行状况。
4. 智能联锁氧气放空装置，保证产品氮气产量。
5. 完美流程设计，卓越节能特性，降低用气成本。
6. 合理的结构设计、运输、起吊、安装十分方便。
7. 采用安全可靠的控制原件，运行稳定可靠，多种故障报警。
8. 操作简便，运行稳定，自动化程度高，可实现无人运行。
技术指标
氮气产量：3-3000Nm3/h
氮气纯度：≥90-99.9999%
氮气压力：0.1-0.7Mpa (可根据客户要求提供0.8-4.5Mpa)
露点：≤-40℃～-70℃（常压下）
KSN-A型制氮设备技术参数表（纯度99%）
|
型号（KSN-A型）
|
N2产量（NM3/h）
|
有效耗气量（NM3/min）
|
空气净化系统
|
进出口口径（mm）
|
备注
|
|
|
KSN—5A
|
5
|
0.4
|
KJ—0.5
|
DN15
|
DN15
|
空气净化系统与PSA制氮设备整体安装型
|
|
KSN—10A
|
10
|
0.7
|
KJ—1
|
DN25
|
DN25
|
|
|
KSN—20A
|
20
|
1.3
|
KJ—2
|
DN25
|
DN25
|
|
|
KSN—30A
|
30
|
2
|
KJ—2
|
DN25
|
DN25
|
|
|
KSN—40A
|
40
|
2.55
|
KJ—3
|
DN32
|
DN25
|
|
|
KSN—60A
|
60
|
4
|
KJ—6
|
DN40
|
DN32
|
空气净化系统与PSA制氮设备分体安装型
|
|
KSN—80A
|
80
|
5.2
|
KJ—6
|
DN40
|
DN40
|
PSA制氮设备需现场安装
|
|
KSN—100A
|
100
|
6.7
|
KJ—10
|
DN50
|
DN40
|
|
|
KSN—120A
|
120
|
7.9
|
KJ—10
|
DN50
|
DN40
|
|
|
KSN—150A
|
150
|
10
|
KJ—10
|
DN50
|
DN40
|
|
|
KSN—200A
|
200
|
13.5
|
KJ—20
|
DN65
|
DN50
|
|
|
KSN—300A
|
300
|
20
|
KJ—20
|
DN65
|
DN50
|
|
|
KSN—400A
|
400
|
26
|
KJ—30
|
DN80
|
DN65
|
|
|
KSN—600A
|
600
|
40
|
KJ—40
|
DN100
|
DN65
|
|
|
KSN—800A
|
800
|
51
|
KJ—50
|
DN125
|
DN65
|
|
|
KSN—1000A
|
1000
|
63
|
KJ—70
|
DN125
|
DN65
|
|
|
KSN—1200A
|
1200
|
75
|
KJ—80
|
DN150
|
DN80
|
|
|
KSN—1500A
|
1500
|
94
|
KJ—100
|
DN150
|
DN80
|
|
注：
1、设备整机出厂，质量实行三包，保修一年；
2、报价有效期：自报价之日起 1 个月内；
3、设备交货期：合同签订后 90 天内。
