系统技术指标

1) 预处理采样装置技术指标

² 自动反吹取样探头及管路；

² 手动维护控制阀门，方便取样管道清洗；

² 适用于取样气体温度≤800℃；

² 适用于气体粉尘浓度<100g/m3;

² 低温环境下采样管道采用伴热技术，防止水分、焦油冷凝而堵塞管路；

² 取样探头采用烧结过滤器过滤精度≤5µm

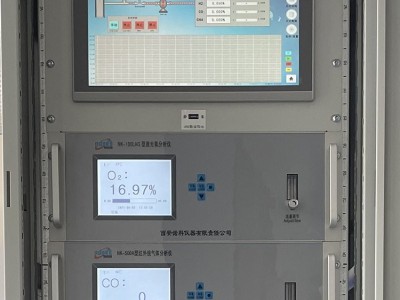

2) 分析单元技术指标

² 测量组分： CO/CO2/CH4/CnHm/H2/O2/热值

² 测量方法： CO/CO2/CH4/CnHm ---NDIR红外传感器技术

               H2---TCD热导检测技术

                O2---长寿命电化学传感器

热值=126[CO]+108[H2)+359[CH4] +652[CnHm] MJ/m3

² 测量量程 CO：0-40%

CO2：0-20%

CH4：0-40%

H2：0-40%

CnHm：0-5%

O2：0-5%

热值：0-9000Kcal/Nm3

² 测量精度： CO/CO2/CH4/CnHm：≤1%FS

H2/O2：≤2%FS

² 响应时间： ≤10秒（NDIR）

² 供电电源： 220V±44V 交流 50Hz±1Hz

² 输出信号： 标准RS-485、DC 4-20mA电流输出；

² 仪器重量： 约10kg

² 工作温度： 0-50℃

² 相对湿度： 5-85%

² 大气压力： 85-105 KPa

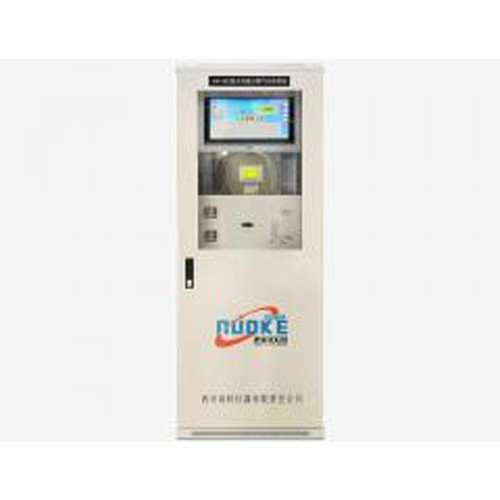

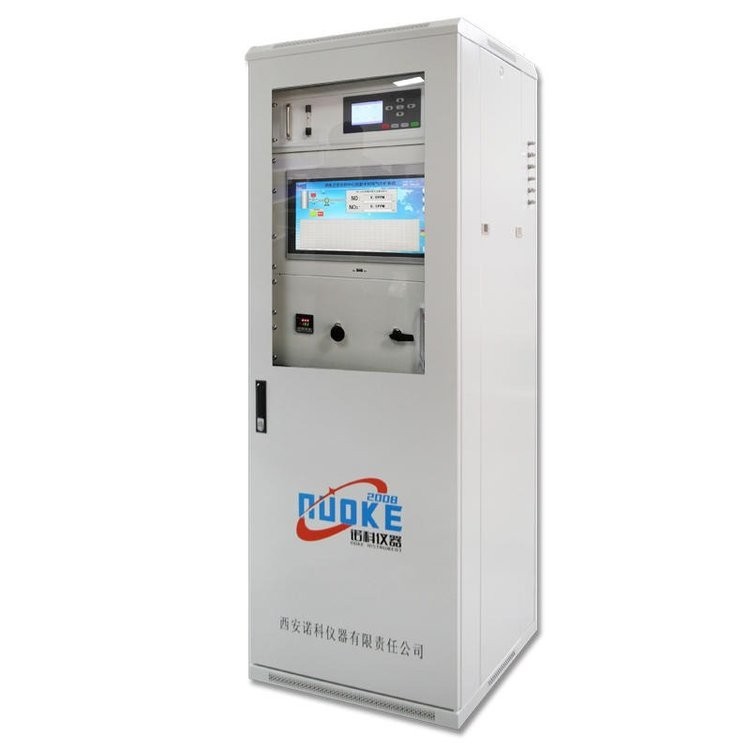

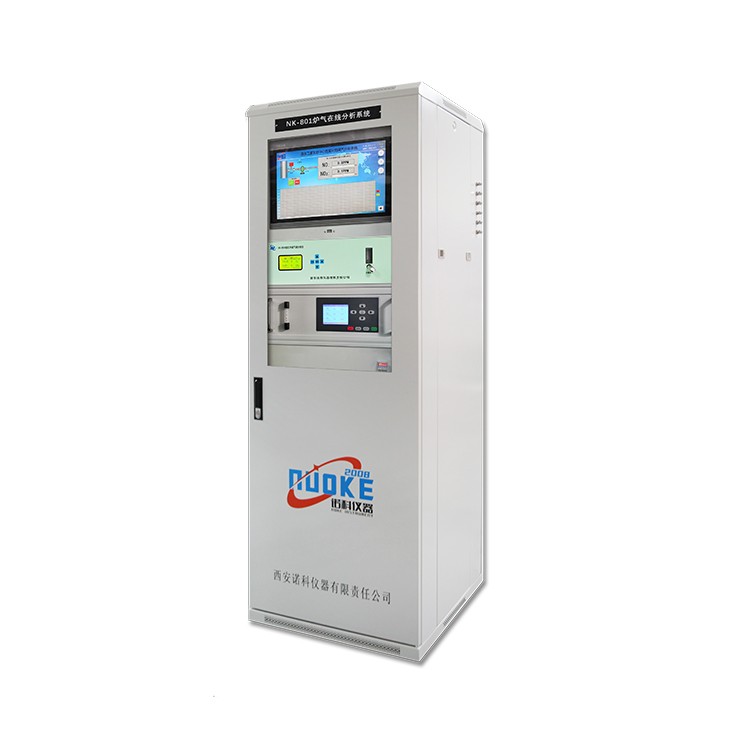

3) 分析机柜及控制系统技术指标

² 整体机柜防护等级IP56；

² 柜体配置可视窗口，换气通常；

² 控制系统：采用三菱PLC，自动控制系统反吹运行；

² 分析系统按照7D*24H连续运行模式设计，实现真正意义上的在线；

² 系统能够输出6路4-20mA电流信号，每种气体成分对应一路输出，送往主控室DCS系统；

² 预处理单元：通过伴热、过滤、吸附、分离、冷凝等工序清除煤气中焦油、苯、萘、水汽和烟尘等物质；

² 预处理单元每年根据实际使用工况，至少负责清洗1-2次
