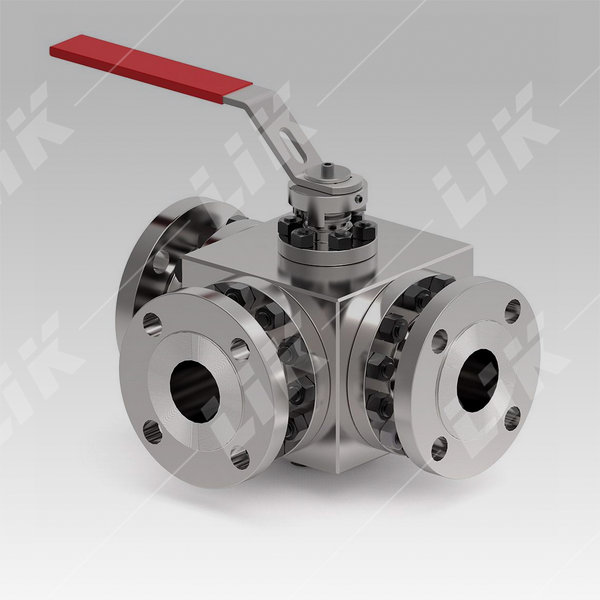

进口三通球阀三通换向球阀具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封三通球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

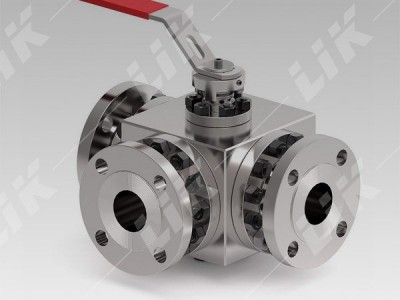

进口三通球阀产品特点
1、流体阻力小，其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起气动三通球阀密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
进口三通球阀设计特色
防火、防静电设计
阀杆防爆出装置
阀球上设计有压力平衡孔
铸造高平台结构
安装便捷、易维修
双层阀杆填料与对压碟型弹片装置

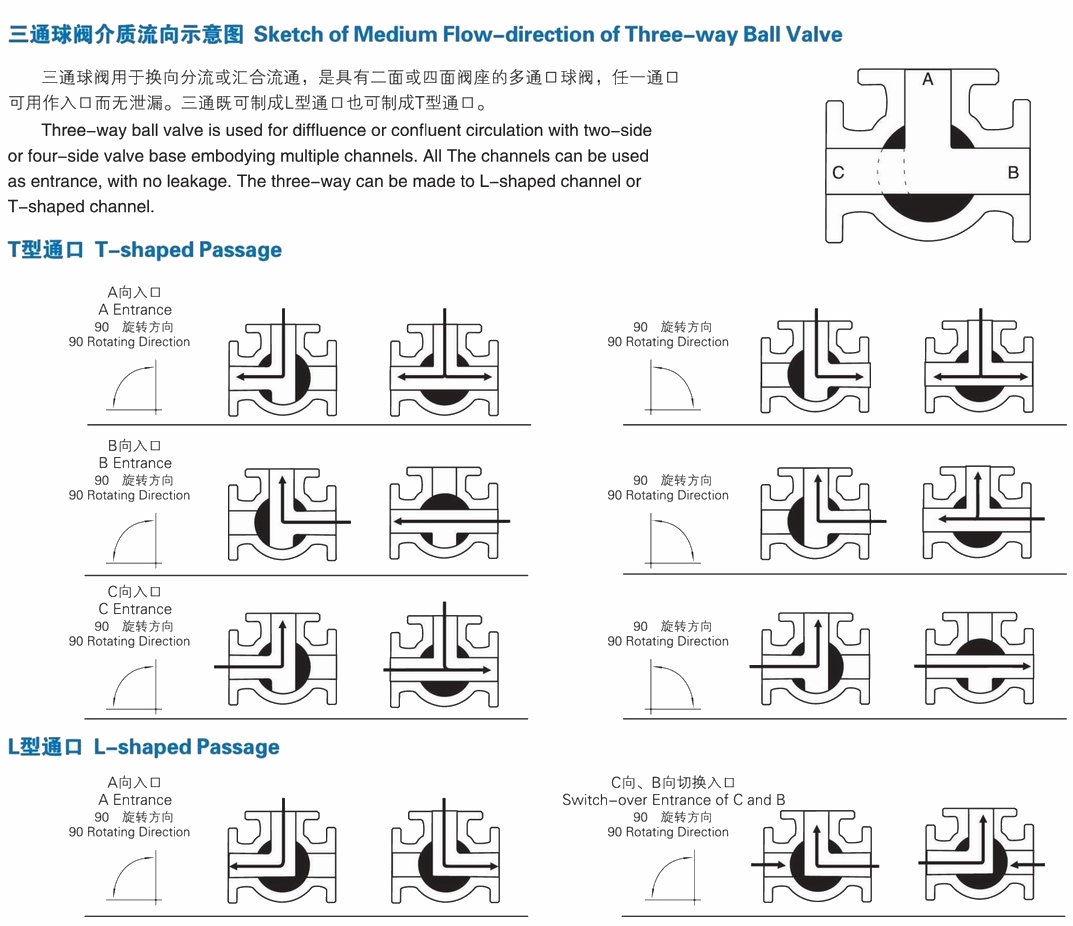

进口三通球阀流向示意图
进口三通球阀零件材质表
名称 | 材质(GB) | 材质(ASTM) | 名称 | 材质(GB) | 材质(ASTM) |
右阀体 | WCB | A216-WCB | 螺母 | 35 | A194-2H |
螺柱 | 35CrMoA | A193-B7 | 垫片 | 柔性石墨+不锈钢 | 柔性石墨+不锈钢 |
密封圈 | PTFE | PTFE | 球体 | 25+ENP | A105+ENP |
阀体 | WCB | A216-WCB | 阀座 | 25 | A105 |
O型圈 | 氟橡胶 | 氟橡胶 | 预紧螺母 | 25 | A105 |
填料垫 | 1Cr13 | A276-410 | 阀杆 | 1Cr13 | A182-F6a |
填料 | 柔性石墨 | 柔性石墨 | 螺钉 | 35CrMoA | A193-B7 |
填料压盖 | WCB | A216-WCB | 定位片 | Q235A | 碳钢 |
挡圈 | 65Mn | AISI 1566 | 手柄 | KT330-08 | A47-667 32510 |

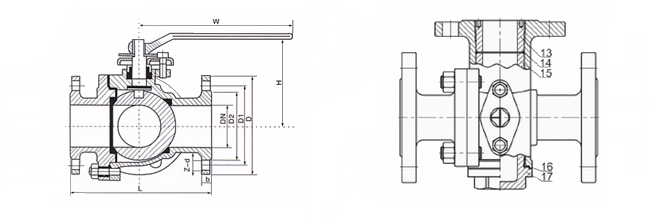

进口三通球阀连接尺寸
公称通径 | 尺寸(mm) | |||||||||||||||||
L | L2 | D | D1 | D2 | b | f | Z-d | H | W | |||||||||
15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 | ||||||||
20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | ||||||||
25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | ||||||||
32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | ||||||||
40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | ||||||||
50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 220 | ||||||||
65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 240 | ||||||||
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 270 | ||||||||
100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 350 | ||||||||
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 500 | ||||||||
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 600 | ||||||||
200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1000 | ||||||||
250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1400 | ||||||||
300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 1800 | ||||||||
