深冷空分制氮以空气为原料，经过压缩、净化、用热交换使空气液化成为液空。液空主要是液氧和液氮的混合物，利用液氧和液氮的沸点不同，通过精馏，使它们分离来获得氮气。
1. 深冷制氮的典型工艺流程
整个流程由空气压缩及净化、空气分离、液氮汽化组成。
1.1 空气压缩及净化
空气经空气过滤器清除灰尘和机械杂质后进入空气压缩机，压缩至所需压力，然后送入空气冷却器，降低空气温度。再进入空气干燥净化器，除去空气中的水份、二氧化碳、乙炔及其它碳氢化合物。
1.2 空气分离
净化后的空气进入空分塔中的主换热器，被返流气体（产品氮气、废气）冷却至饱和温度，送入精馏塔底部，在塔顶部得到氮气，液空经节流后送入冷凝蒸发器蒸发，同时冷凝由精馏塔送来的部分氮气，冷凝后的液氮一部分作为精馏塔的回流液，另一部分作为液氮产品出空分塔。
由冷凝蒸发器出来的废气经主换热器复热到约130K进膨胀机膨胀制冷为空分塔提供冷量，膨胀后的气体一部分作为分子筛的再生和吹冷用，然后经消音器排入大气。
1.3 液氮汽化
由空分塔出来的液氮进液氮贮槽贮存，当空分设备检修时，贮槽内的液氮进入汽化器被加热后，送入产品氮气管道。
深冷制氮可制取纯度≧99.999%的氮气。
深冷制氮装置主要设备简介
空气过滤器
为减少空气压缩机内部机械运动表面的磨损， 保证空气质量， 空气在进入空气压缩机之前，必须先经过空气过滤器以清除其中所含的灰尘和其他杂质。目前空气压缩机进气多采用粗效过滤器或中效过滤器。
空气压缩机
按工作原理，空气压缩机可分为容积式和速度式两大类。目前空气压缩机多采用往复活塞式空气压缩机、离心式空气压缩机和螺杆式空气压缩机。
空气冷却器
是用来降低进入空气干燥净化器和空分塔前压缩空气的温度，避免进塔温度大幅度波动,并可析出压缩空气中的大部分水分。通常采用氮水冷却器（由水冷却塔和空气冷却塔组成：水冷塔是用空分塔内出来的废气冷却循环水，空冷塔是用水冷塔出来的循环水冷却空气）、氟里昂空冷器。
空气干燥净化器
压缩空气经空气冷却器后仍含有一定的水分、二氧化碳、乙炔和其他碳氢化合物。被冷冻的水分和二氧化碳沉积在空分塔内会堵塞通道、管道和阀门，乙炔积聚在液氧内有爆炸的危险，灰尘会磨损运转机械。为了保证空分装置的长期安全运行，必须设置专门的净化设备，清除这些杂质。空气净化的最常用方法是吸附法和冻结法。目前国内在中小型制氮装置中广泛采用分子筛吸附法。

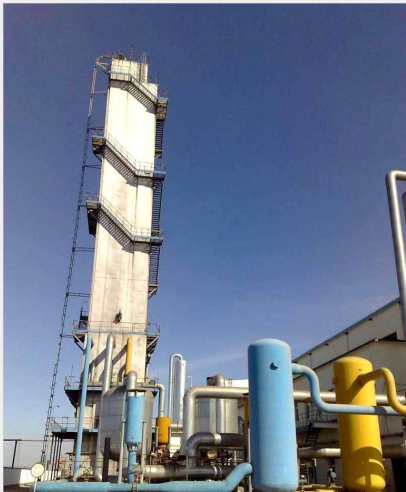

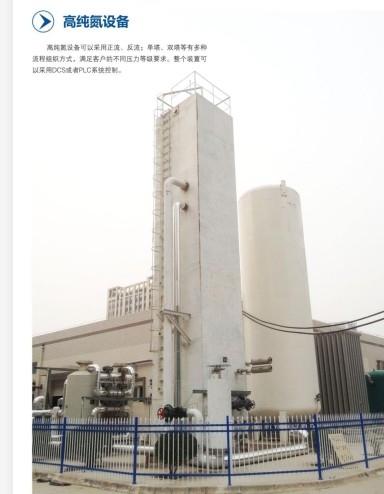

空分塔
空分塔内主要包括有主换热器、液化器、精馏塔、冷凝蒸发器等。主换热器、冷凝蒸发器和液化器为板翘式换热器是一种全铝金属结构新型组合式间壁式换热器，平均温差很小，换热效率高达98-99%。精馏塔为空气分离的设备，塔设备的类型按内件划分，设置筛孔板的称筛板塔，设置泡罩板的称泡罩塔，堆放填料的称填料塔。筛孔板结构简单、便于制造、塔板效率高，因此在空分精馏塔中被广泛使用。填料塔主要用于直径小于0.8m，高度不大于7m的精馏塔。泡罩塔由于结构复杂、制造困难现已很少使用。
透平膨胀机
是制氮装置用来产生冷量的旋转式叶片机械，是一种用于低温条件下的气体透平。透平膨胀机按气体在叶轮中的流向分为轴流式、向心径流式和向心径轴流式；按气体在叶轮中是否继续膨胀又分为反击式和冲击式，继续膨胀为反击式，不继续膨胀为冲击式。空分设备中广泛采用单级向心径轴流反击式透平膨胀机。
深冷空分制氮设备复杂、占地面积大，基建费用高，设备一次性投资多，运行成本高，产气慢，安装要求高周期长。深冷空分制氮装置宜于大规模工业制氮，在中、小规模制氮就显得不经济。在3500Nm3/h以下的设备，相同规格的PSA装置的投资规模要比深冷空分装置低20％～50％。深冷制氮可制取纯度≧99.999%的氮气。
