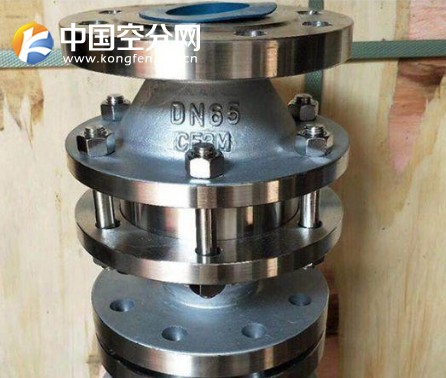

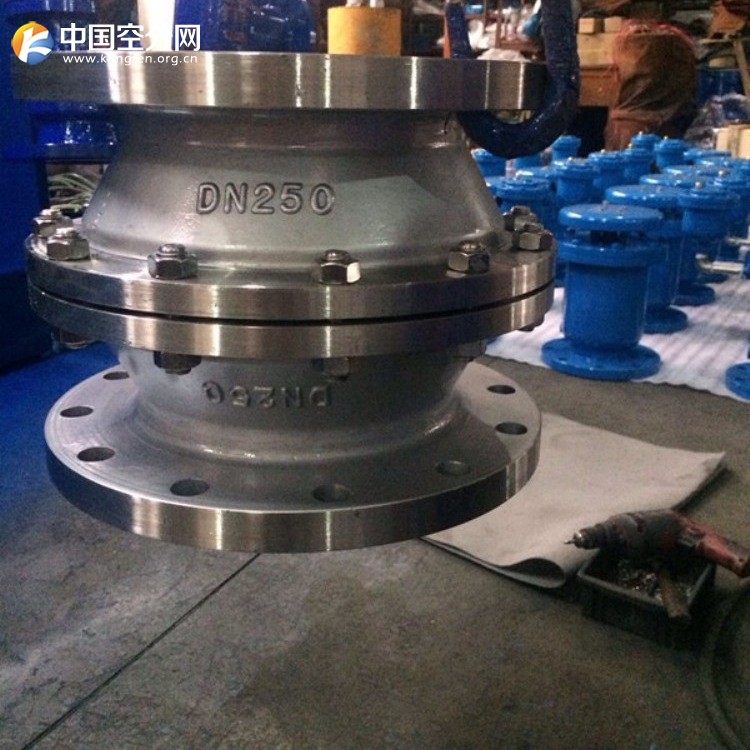

管道阻火器,GZW-1防爆管道阻火器
产品型号：GZW-1
产品口径：DN20~200
产品压力：0.6~6.4Mpa
产品材质：铸钢、不锈钢等
1.【管道阻火器】概述：
GZW-1型阻爆燃型管道阻火器采用优质材料制作，，是本公司新型升级产品。
该阻火器经测试，其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理，阻火层采用不锈钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢等多种材料，可满足各种不同工艺管道的需要。
2.【管道阻火器】使用方法：
该阻火器结构合理，重量轻，耐腐蚀，阻爆性能合格，连续13次以亚音速火焰试验每次都能阻火。 易检修，安装方便。耐烧性能合格，耐烧试验1小时无回火现象。
阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗。壳体水压试验合格。
3.【管道阻火器】适用范围：
该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等，输送可燃性气体的管道上、火炬系列。
4.【管道阻火器】零部件材料：
阀体材料 | 碳钢WCB、不锈钢304、316、 |
阻火芯件材料 | 不锈钢防爆阻火波纹板 |
密封件材料 | 耐油石棉橡胶、四氟PTFE |
环境温度 ℃ | ≤480 |
公称压力(MPa) | 0.6~5.0 |
防爆级别 | BS5501:ⅡA、ⅡB、ⅡC |
5.【管道阻火器】连接外形尺寸：GB、JB
规格 | 安装尺寸（mm） | ||||
D | K | DL | H | N-d | |
DN20 | 105 | 75 | 130 | 160 | 4×14 |
DN25 | 115 | 85 | 135 | 160 | 4×14 |
DN32 | 135 | 100 | 155 | 180 | 4×18 |
DN40 | 145 | 110 | 170 | 200 | 4×18 |
DN50 | 160 | 125 | 195 | 220 | 4×18 |
DN65 | 180 | 145 | 220 | 220 | 4×18 |
DN80 | 195 | 160 | 250 | 250 | 8×18 |
DN100 | 215 | 180 | 295 | 260 | 8×18 |
DN125 | 245 | 210 | 360 | 300 | 8×18 |
DN150 | 280 | 240 | 430 | 360 | 8×22 |
DN200 | 335 | 295 | 520 | 420 | 12×22 |
美标法兰连接外形尺寸：ANSI、API、ASME 可供JIS标准
规格 | 安装尺寸（mm） | ||||
D | K | DL | H | N-d | |
3/4" | 98 | 70 | 130 | 160 | 4×15 |
1 | 108 | 79.5 | 135 | 160 | 4×15 |
1-1/4" | 117 | 89 | 155 | 180 | 4×15 |
1-1/2" | 127 | 98.5 | 170 | 200 | 4×15 |
2" | 152 | 120.5 | 195 | 220 | 4×19 |
2-1/2" | 178 | 139.5 | 220 | 220 | 4×19 |
3" | 190 | 152.5 | 250 | 250 | 4×19 |
4" | 229 | 190.5 | 295 | 260 | 8×19 |
5" | 254 | 216 | 360 | 300 | 8×22 |
6" | 279 | 241.5 | 430 | 360 | 8×22 |
8" | 343 | 298.5 | 520 | 420 | 8×22 |
