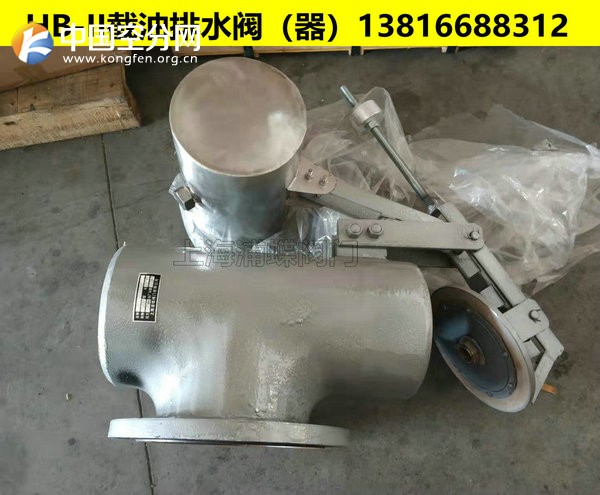

截油排水器,自动截油排水器,上海供应商
连接形式: 法兰
工作温度: 150
适用范围: 油品罐区
用途:节油排水
型号:LTYS-Ⅱ,HB-A/B/I
品牌:上海浦蝶
材质:铸钢、不锈钢304,316
【截油排水器】使用原理
上海浦蝶截油排水器是根据油水密度不同的特点,依靠浮筒在油水介质中的浮力差实现截油排水.当沉砂井里有水,且达到一定高度时浮筒上浮,通过杠杆只要较小的力就能将减压阀打开,并使排水阀芯中的通气孔打开,水从排水阀流入出水筒内,实现减压,浮筒继续上浮,将排水阀打开,水从排水阀进入出水筒内,由出水筒排水.沉砂井内的介质是油时,浮筒下沉,通过杠杆将减压阀芯的通气孔闭合,进而将排水阀关闭,阻止油品外泄.当天气干干旱沉砂井内无水时,排水阀自动保持关闭状态.当储油罐区排放系统介质是油水混合状态时,油水在沉砂井内分层,下部水由排水阀排出,油被截留在沉砂井内,只要收集沉砂井里的油即可.以此,实现了油灌区截油排水完全自动化.
【截油排水器】产品优点
1,采用无背压的特殊设计结构,杠杆带动阀针移动,使阀芯外压力一致,杠杆继续移动,针阀和阀门很灵活的一起开始排水,从而解决了减压与排水阀不同步的现象,克服了关闭不严的缺点,确保灌区安全;
2,不需任何能源实现自动控制,安全,环保,经济;
3,体积小,结构合理,无易损件,使用寿命长,不需补充水,使用维修方便;
4,有水时自动开启,天旱无水时自动关闭,有油水混合物时实行油水自动分离,本设备24小时全天候工作,减轻了操作工下雨时开阀,天晴关阀的工作压力,杜绝了跑油事故的发生.
【截油排水器】尺寸规格
型号 | 通径DN (mm) | 压力PN (MPa) | D | L1 | L2 | L3 | H1 | H2 |
HB-II-200 | DN200 | PN1.0 | 219 | 500 | 145 | 966 | 100 | 333 |
HB-II-250 | DN250 | PN1.0 | 273 | 500 | 172 | 1022 | 100 | 391 |
HB-II-300 | DN300 | PN1.0 | 325 | 500 | 198 | 1124 | 100 | 439 |
HB-II-350 | DN350 | PN1.0 | 377 | 500 | 224 | 1178 | 100 | 491 |
HB-II-400 | DN400 | PN1.0 | 426 | 500 | 248 | 1229 | 100 | 540 |
【截油排水器】技术参数
1,公称通径:DN100,DN150,DN200,DN250,DN300,DN350,DN400
2,公称压力:≤1.0/1.6/2.5MPa
3,法兰标准:HG20592-97
4,适用介质密度:≤970kg/m3

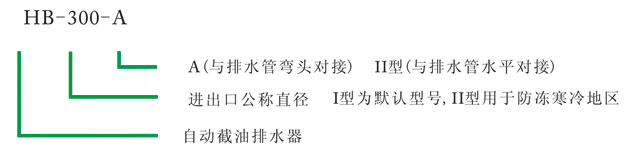

【截油排水器】型号规格说明
五,【截油排水器】安装
本产品直接安装在油品罐区沉砂井内,直接与排水管连接,详细尺寸参见中石化工业通用图“总图运输通用图集”SH104—2006《油品灌区水封阀安装图》.
1,打开包装,按装箱单清点设备;
2,先将出水筒法兰与排水管弯头下部法兰连接:
3,将浮筒连接在水筒上;
4,安装阀芯和杠杆连接浮筒与杠杆之间的撑杆;
5,安装配重后即行投入使用;

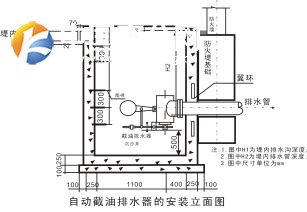

6,请按以下视图安装:
【截油排水器】注意事项
1,油品罐区内通往沉砂井的排水沟必须设有隔栅,不得让杂物流入沉砂井内,造成排水阀失灵.
2,安装和清除沉砂井内的杂物时,工作人员上下要用爬梯,不得用浮筒作爬梯,否则会造成截油排水器阀门的泄露和杠杆的折弯或折断.
3,要定时清除排水沟内的杂物和沉积物,否侧会影响排水器阀的开启和关闭.
4,要及时回收沉砂井内的积油.
5,本设备出厂前已调试好,不要自行调试.按照步骤组装即可使用.全新自动截油排水器LTYS型优惠出售
售后订购:
1:咨询订购产品需提供产品类别,型号,规格,材质种类,压力等级,技术要求,也可提供产品的旧图给客服人员,以便准确获取报价及供货周期,
2:浦蝶公司销售产品均实行产品质量三包,质保期内包退,包换,保修,
3:篇幅有限,部分产品的规格参数未能列全,如有特殊规格或其他要求请及时报给客服人员,产品参数,尺寸,图片仅供用户选型参考,如有特殊需求请及时提出,所有产品报价有效期为1个月(报价日起算),请及时确认沟通.
