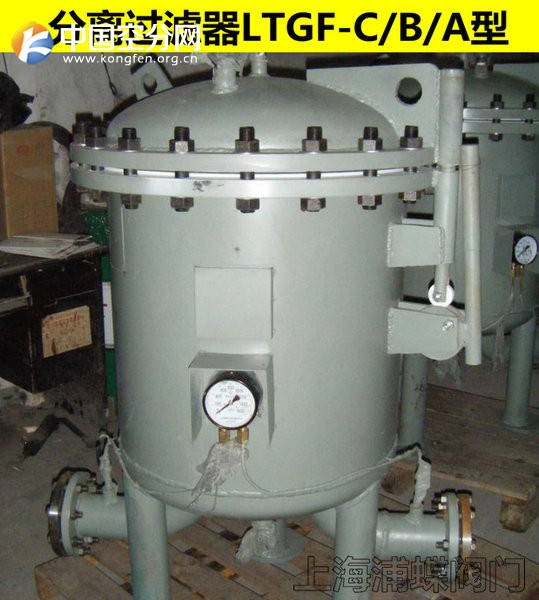

LTGF型过滤分离器 航煤过滤器
产品类别：航煤过滤器，油水分离器，聚结过滤双滤芯过滤器
口径规格：DN50,DN80,DN100,DN150,DN200,DN250,DN300mm；
制造材质：碳钢，不锈钢；
公称压力：1.0-6.4MPa；
滤芯规格：100-1120
一、产品简介
LTGF过滤分离器是按GJB610-88，GJB689-89标准生产技术指标并达到API1581Ⅲ美国石油学会标准，同时执行GB150-1998国家压力容器标准。产品分A、B、C三级。产品突破了原有过滤器的传统单一过滤模式，是集过滤和脱水于一体，不仅能滤除燃料中的各种微小颗粒，而且能有效的滤除燃料中水份、纤维和悬浮物，是一种十分理想的油料净化设备。同时广泛适用于各类需净化的精细化工原料。
二、过滤分离器部件组成
过滤分离器是由一个内部装有一级滤芯（过滤聚结滤芯）、二级滤芯（分离滤芯）的金属壳体组成，同时配有排污阀、放水阀、压差表、安全阀、伴热装置等附件。
三、过滤分离器工作原理
喷气燃料进入过滤分离器后，首先汇集于铝制托盘，再分散进入聚结滤芯由里向外，1由过滤层滤除固体杂质，2通过破乳层，将乳化状态的油水分离，3由聚结层将微小的水滴聚结成大的水滴，沉降于集水槽内；4未来得及聚结的小水滴靠分离滤芯的斥水作用进一步分离，沉降于沉淀槽，由排水阀排出。干净的燃料通过分离滤芯汇集于二级托盘，由过滤分离器的出口排出。
四、过滤分离器使用方法
过滤分离器的工作状态及滤芯工作寿命主要根据压差来判断，当进出口压差达到0.1Mpa（1.0Kg/ cm²），则说明聚结滤芯已经堵塞，应予更换。另外，当聚结滤芯使用超过半年时也应考虑更换。分离滤芯为持久性滤芯，若无机械损伤，可长期使用但在更换过滤聚结滤芯时，应将其拆下清洗和检查。
五、过滤分离器选型标准
选型要求
过滤分离器的设计压力必须高于实际工作压力；
过滤分离设计流量应该大于实际工作流量的30%-50%，不可按照泵的额定流量来选择过滤器的额定流量，因为泵的实际工作流量很可能高于其额定流量。
过滤分离器按级别分为A、B、C三级；按流量从30m³/h-500m³/h；按设计压力分1.0、1.6、2.5、4.0、和6.4Mpa；按安装形式分为立式和卧式；按过滤精度分为3~5μm和1μm（专用于滤除悬浮物）；按使用地区分为无伴热和含伴热装置两种.
六、过滤分离器内装滤芯及安装尺寸
规格型号 | 每台过滤分离器内滤芯数量 | 安装尺寸（mm) | 质量 | 参 | |||||||||||
聚结滤芯 | 分离滤芯 | ||||||||||||||
规格(mm) | 数量 | 规格(mm) | 数量 | A | B | C | D | E | F | G | H | I | |||
LTGF-50/1.0-100C1 | 100x100 | 10 | 100x400 | 5 | 290 | 890 | 1250 | - | 844 | 498 | 600 | - | 20 | 600 | 3 |
LTGF-30/1.6-80C1 | 100x400 | 6 | 100x400 | 3 | 250 | 1110 | 1400 | 450 | 700 | 450 | 500 | - | 20 | 520 | 1 |
LTGF-60/1.6-100C1 | 100x400 | 12 | 100x400 | 6 | 250 | 1110 | 1400 | 476 | 900 | 500 | 600 | 450 | 20 | 600 | 1 |
LTGF-90/1.6-150C1 | 100x600 | 12 | 100x600 | 6 | 250 | 1310 | 1588 | 475 | 900 | 550 | 600 | 450 | 20 | 680 | 1 |
LTGF-120/1.6-150C1 | 100x600 | 16 | 100x600 | 8 | 250 | 1365 | 1664 | 570 | 1080 | 600 | 700 | 450 | 20 | 880 | 1 |
LTGF-150/16.-150C1 | 150x915 | 8 | 150x710 | 4 | 250 | 1753 | 2076 | 600 | 1100 | 680 | 800 | 450 | 20 | 1200 | 1 |
LTGF-180/1.6-150C1 | 150x1120 | 8 | 150x915 | 4 | 250 | 1958 | 2281 | 600 | 1100 | 680 | 800 | 450 | 20 | 1380 | 1 |
LTGF-180/1.6-150C2 | 150x1120 | 8 | 150x915 | 4 | 1080 | 390 | 662 | 2096 | 800 | 2135 | 940 | 756 | 20 | 1450 | 2 |
LTGF-240/1.6-200C1 | 150x915 | 12 | 150x710 | 5 | 250 | 1830 | 2172 | 820 | 1220 | 834 | 900 | 500 | 20 | 1900 | 1 |
LTGF-240/1.6-200C2 | 150x915 | 12 | 150x710 | 5 | 1060 | 480 | 697 | 2190 | 900 | 1980 | 810 | 830 | 20 | 1800 | 2 |
LTGF-300/1.6-200C1 | 150x1120 | 12 | 150x915 | 5 | 250 | 2035 | 2377 | 820 | 1220 | 834 | 900 | 500 | 20 | 2075 | 1 |
LTGF-300/1.6-200C2 | 150x1120 | 12 | 150x915 | 5 | 1060 | 480 | 702 | 2190 | 900 | 2185 | 940 | 830 | 20 | 2075 | 2 |
LTGF-360/1.6-200C1 | 150x710 | 24 | 150x1120 | 5 | 250 | 2372 | 2760 | 820 | 1220 | 834 | 900 | 500 | 20 | 2281 | 1 |
LTGF-360/1.6-200C2 | 150x710 | 24 | 150x1120 | 5 | 1060 | 480 | 702 | 2190 | 900 | 2390 | 1240 | 830 | 20 | 2281 | 2 |
LTGF-420/1.6-250C1 | 150x1120 | 17 | 150x915 | 7 | 250 | 2035 | 2500 | 820 | 1400 | 1034 | 1100 | 500 | 20 | 2350 | 1 |
