概述:

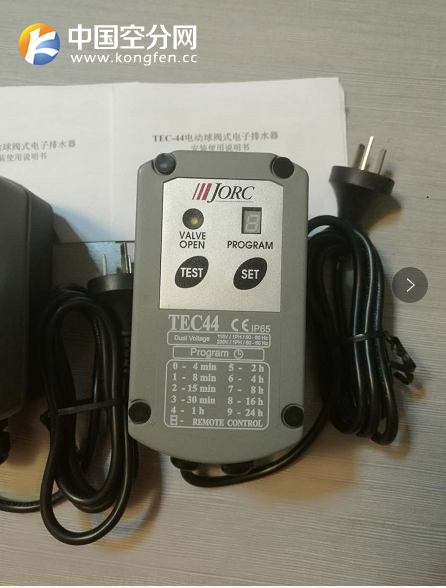

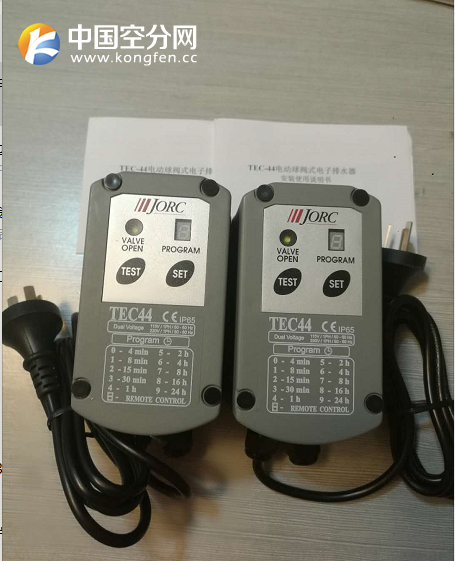

TEC44是荷兰JORC公司原产的微处理器编程控制的电动球阀,可排放含固体颗粒物的较脏冷 凝水和含油多的高粘度冷凝水,亦可用于冷凝水排量很大的场合。主要适用于储气罐、高效除油气、潮解式干燥机、大容量冷干机等。通过液晶显示,可选择十种间 隔程序和十种排放程序,并配有开阀指示灯、测试按钮、防堵系统及防停电备用电池包。电池:TEC44配备停电保护装置,装四节0.5伏的五号电池即可。
特性(控制部分):
● 微处理器控制
● 外部按钮远程控制
● 开阀和关阀各有十种循环程序可供选择
● 防堵特性防止运动机构可能的损坏
● 备用电池确保在停电时完成阀的旋转循环,防止不必要的压力和压缩空气损失
● LED开阀指示灯
● 液晶显示程序选择
● 可供电压230VAC或115VAC
特性(球阀部分):
● 压力可达40Bar
● 接口1/2"内螺纹
● 球体7秒旋转180°
● 球体材料不锈钢,阀体材料黄铜镀镍
● 氟橡胶O形圈和特氟隆密封件
● 流量孔径15mm
技术参数:
产品型号
|
TEC-44
|
间隔时间
|
4分钟-24小时十种程序可选
|
排放时间
|
7秒-15分钟十种程序可选
|
电源电压
|
230VAC或115VAC
|
防护等级
|
全天候,防雨淋
|
接口
|
1/2"
|
最大工作压力
|
40Bar
|
手动测试
|
有
|
尺寸和重量
|
130×70×160mm 1.5Kg
|
间隔时间选择:
如果预设的间隔时间不符合您的实际需要,多种其它时间循环可供选择。
请参照下表选择最适合您需要的程序,具体步骤如下:
1) 选择您所需的程序号
2) 按SET(设定按钮)直至显示您所选择的程序号
间隔时间程序 |
|
程序号 |
间隔时间 |
0
|
4分钟
|
1
|
8分钟
|
2
|
15分钟
|
3
|
30分钟
|
4
|
1小时
|
5
|
2小时
|
6
|
4小时
|
7
|
8小时
|
8
|
16小时
|
9 |
24小时 |
排放时间选择:
如果预设的排放时间不符合您的实际需要,多种其它时间循环可供选择。
请参照下表选择最适合您需要的程序,具体步骤如下:
1) 同时按下SET(设定)和TEST(测试)按钮
2) 按SET选择所需时间
3) 按TEST进行确认
4) 按TEST检测所作设定
排放时间程序 | |
程序号 |
排放时间 |
A |
排放时间7秒(球体旋转180°无停顿) |
b |
排放时间10秒(球体在全开位置停留3秒) |
c |
排放时间15秒(球体在全开位置停留8秒) |
d |
排放时间20秒(球体在全开位置停留13秒) |
E |
排放时间25秒(球体在全开位置停留18秒) |
F |
排放时间30秒(球体在全开位置停留23秒) |
H |
排放时间45秒(球体在全开位置停留38秒) |
