技术参数
测量范围(典型)： -60 ~ +60 °C (-76 ~ +140 °F) Td
模拟输出量程： -80 ... +20 °C (-112 ... +68 °F) Td ； -80 ... +20 °C (-112 ... +68 °F) Td 在常压下 露点
Ø 自定义量程
准确度： 空气或氮气中：±2 °C (±3.6 °F) Td) ，当露点低于 0 °C (32 °F)时，变送器输出霜点， 响应时间 63% [90%]，气体温度在+20 °C 和压力 1 bar 时， -60 -> -20 °C Td (-76 -> -4 °F Td) 5 s [15 s]， -20 -> -60 °C Td (-4 -> -76 °F Td) 45 s [10 min]
测量范围(典型)： 10 ~ 40000 ppm
准确度： +20 °C (+68 °F), 1 bar：1 ppm + 20%的读数
被测气体： 非腐蚀性气体
温度： -40 ~ +60 °C (-40 ~ +140 °F)
相对湿度： 0 ~ 100 %RH
压力： 0 ~ 50 bara (725 psia)
样气流速 对测量精度没有影响 ，当气体温度低至-40 °C (-40 °F)或者压力高至 50
bar(725 psia)时，供电电压必须是 24 ~ 28 VDC。
输出
模拟输出 ：(对应量程可改变)： 4 ~ 20 mA (3 线), 0 ~ 1 V/5 V, 1 ~ 5 V
电流输出分辨率： 0.002 mA
电压输出分辨率： 0.3 mV
典型的温度系数： 0.005 %输出范围/ °
数字输出： RS-485, 非隔离 Vaisala
电缆接头： 4-针 M8 (IEC 60947-5-2)
传感器： Vaisala DRYCAP® 180D
建议校准周期
在给定的精度范围内： 2 years
电压输出时的供电电压： 12 ~ 28 VDC
电流输出时的供电电压： 18 ~ 28 VDC
供电电流： 正常测量时：最大 10mA + 负载电流 ，在自诊断阶段：最大 220 mA 脉冲
电流输出时负载： 最大 500 Ohm
电压输出时负载： 最小 10 kOhm
壳体材料： 不锈钢 (AISI316L)
传感器保护： 不锈钢烧结过滤器

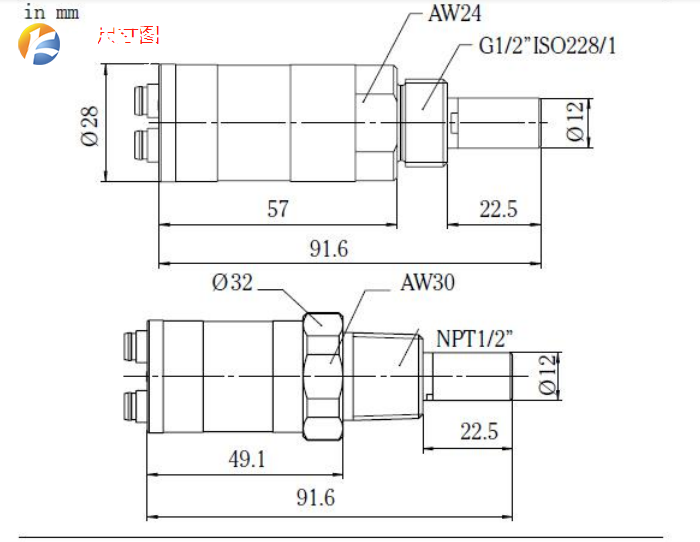

机械接口： ISO G1/2” 或 NPT 1/2
防护等级： IP66（NEMA 4）
储存温度范围： -40 ~ +60 °C (-40 ~ +140 °F)
重量： 管螺纹 90g (3.2oz)
NPT 螺纹 100g (3.5oz)
产品特色
体积小巧的露点变送器，适用小型工业干燥器应用；
带有自动校准功能的维萨拉(Vaisala)DRYCAP®传感器技术 ；
校准周期长达两年一次；
露点测量范围 -60... +60 ºC (-76...+140 °F) ；
准确度±2 ºC (±3.6 ºF) ；
抗冷凝结露 ；
快速响应时间 ；
与维萨拉(Vaisala)手持式露点仪 DM70 兼容 ；
溯源至 NIST 的校准(含校准证书) ；
通过 RS485 用户端口，方便快捷的维护和数据传输
