四川省开展生态环境监测、建设环保监控预警系统网络

0、引言

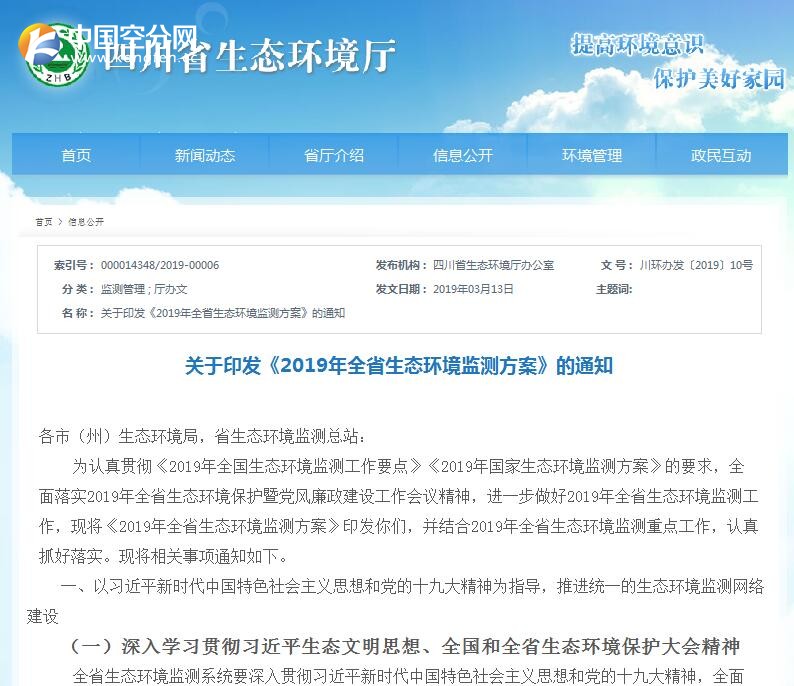

四川省生态环境厅办公室：以习近平新时代中国特色社会主义思想和党的十九大精神为指导，推进统一的生态环境监测网络建设。紧紧抓住生态环境监测网络建设这一龙头，落实落地全省生态环境监测网络建设规划，推进部门间共商共建，推动监测预报预警、信息化能力和保障水平明显提升，监测与监管有效联动，初步建成环境要素统筹、标准规范统一、责任边界清晰的四川省生态环境监测网络。

　　重点任务

　　(一)实施区域空气质量预报能力提升工程，支撑区域大气污染联防联控

　　在省内各大经济区之间，相邻省(市)新建22个区域站，建立环境空气污染物区域传输监测网络，实时监测各传输通道上的污染物浓度，监控区域间污染物传输过程，分析区域间污染物传输影响。在重点区域监测机构配备VOCs监测设备，开展固定污染源废气挥发性有机物监测工作，强化区域空气质量预报和污染预警。

　　(二)实施十大流域水质预警建设工程，提高流域监管信息化水平，促进流域水环境质量持续改善

　　按照“国家支持、省负总责、市县实施”的原则，在十大流域干流及一级支流上，拟选取县域跨界和出入川监测断面建设水质自动站。在泸州、广元、内江、宜宾、巴中、阿坝、甘孜等市(州)集中式饮用水水源地建设水质自动监测站，实现市级集中式饮用水水源地自动监测预警全覆盖。形成集自动监测、水质评价、目标考核、信息共享、风险预警于一体的水环境网格化管理体系，为全省水环境风险预警提供技术支撑。

　　(三)实施环境监测数据畅通工程，推动环境管理转型升级

　　围绕大气、水、土壤、生态等业务专题开展主题数据资源整合，依托厅数据资源中心，集成市、县级环境质量、污染源监测数据，形成全省生态环境监测数据交换共享体系;依托省政务云，依照共享清单，选取具备条件的省级部门开展信息资源交换共享。实现监测数据系统内纵向流通，部门间横向贯通。

　　建设全省生态环境监测综合管理平台，推动全省各项生态环境监测工作标准化、规范化、信息化。将各市(州)生态环境监测机构的基本信息、设施设备、运转情况等纳入管理平台，动态更新，远程管理，多向交流。及时开展业务指导和督导，促进各项监测任务按时按质按量完成。



1、 项目概述

安科瑞环保用电监管系统依托创新的物联网电力传感技术，实时采集企业总用电、生产设备及环保治理设备用电数据，通过关联分析、超限分析、停电分析、停限产分析，及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况，同时通过数据分析还可以实时监控限产和停产整治企业运行状态，用户可以利用PC、手机、平板电脑等多种终端实现对平台的访问。



2、 平台组成

系统结构

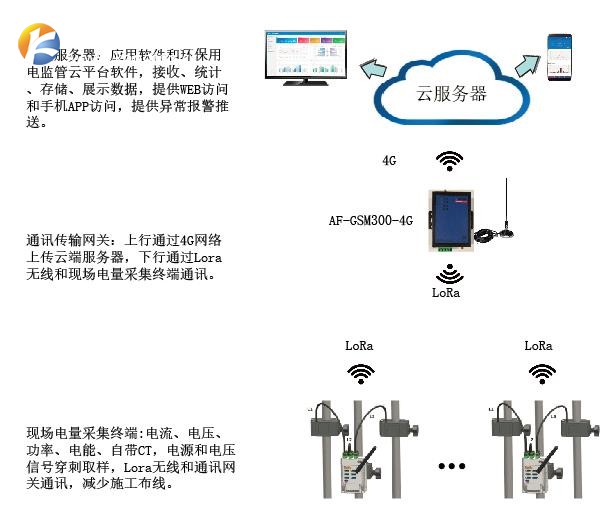

本环保用电监管云平台采用无线免布线分体式方案，平台整体架构为分层分布式结构进行设计，即现场设备层、网络通讯层和站控管理层，详细拓扑结构如下：

3、设备选型及介绍

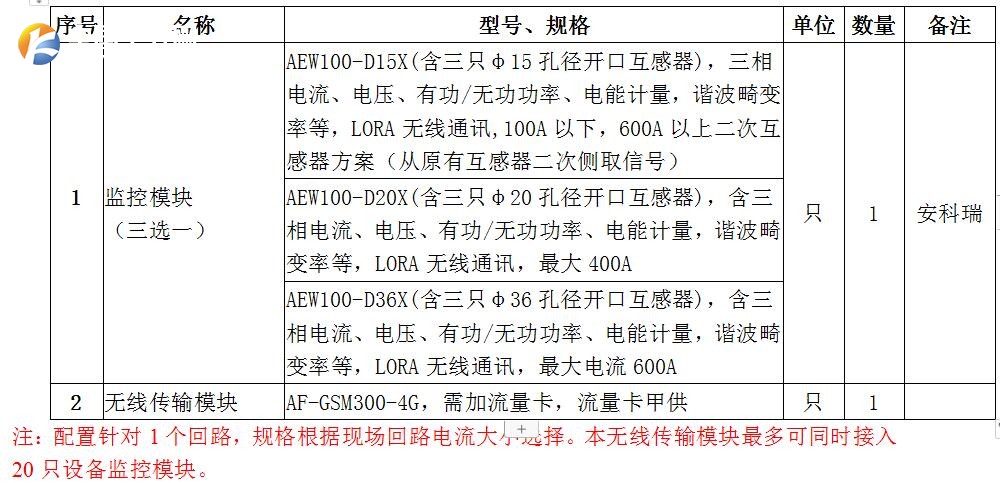

1）. 现场设备选型

根据现场监测功能需要，以每个设备回路为基本单元，即每个设备安装一套AEW系列采集模块。

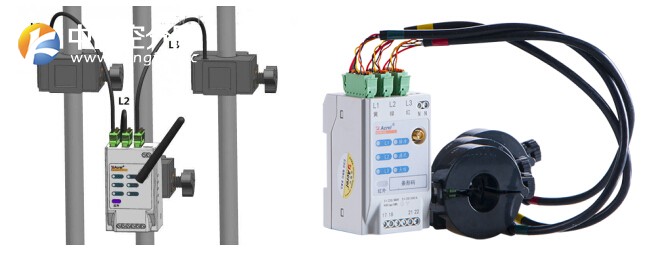

2）. AEW100免布线多功能仪表

AEW100 无线计量模块主要用于计量低压网络的三相有功电能， 并配 RS485 通讯功能， 方便用户进行用电监测、 集抄和管理。 产品具有精度高、 体积小、 安装方便等优点。 可灵活安装于配电箱内， 实现对不同区域和不同负荷的分项电能计量， 统计和分析。同时AEW100满足能效终端安规检测报告(详见如下)。

3）. 无线传输模块AF-GSM300-4G

AF-GSM300-4G模块是一款4G/有线无线模块， 该无线模块为环保用电监管平台专用模块。

模块下行为LoRa无线通讯，可以100米范围内连接最多20台左右AEW100无线采集设备;上行为4G全网通，直接和云平台通讯。

AF-GSM300-4G接入每块仪表所需流量为20M/月，单个模块最多可以接入20块表。默认上传间隔5分钟，如发生报警，会实时上传数据。



4、 平台功能

平台建设综合考虑各个不同角色的业务需求、功能应用特点等因素，具体包含以下功能：

1）. 首页展示

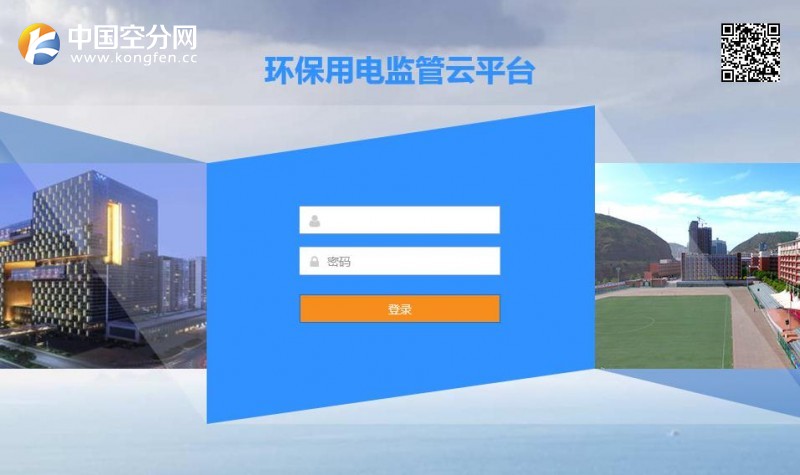

环保用电监管平台通过浏览器打开云平台链接、输入账户名和权限密码，进行登录，防止未授权人员浏览有关信息(APP需配置平台IP、账户、权限密码)。

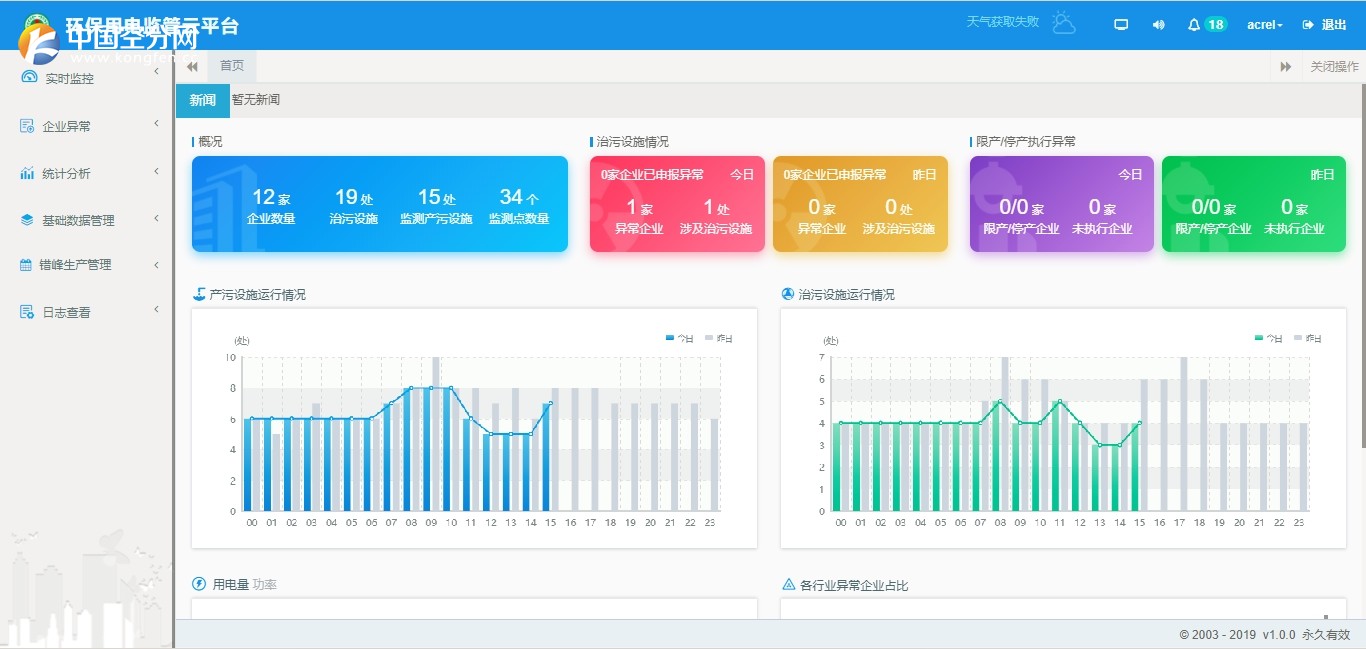

平台首页显示企业概况，用电统计，产污设施运行柱状图，治污设施运行柱状图，如图所示：

2）. 数据采集

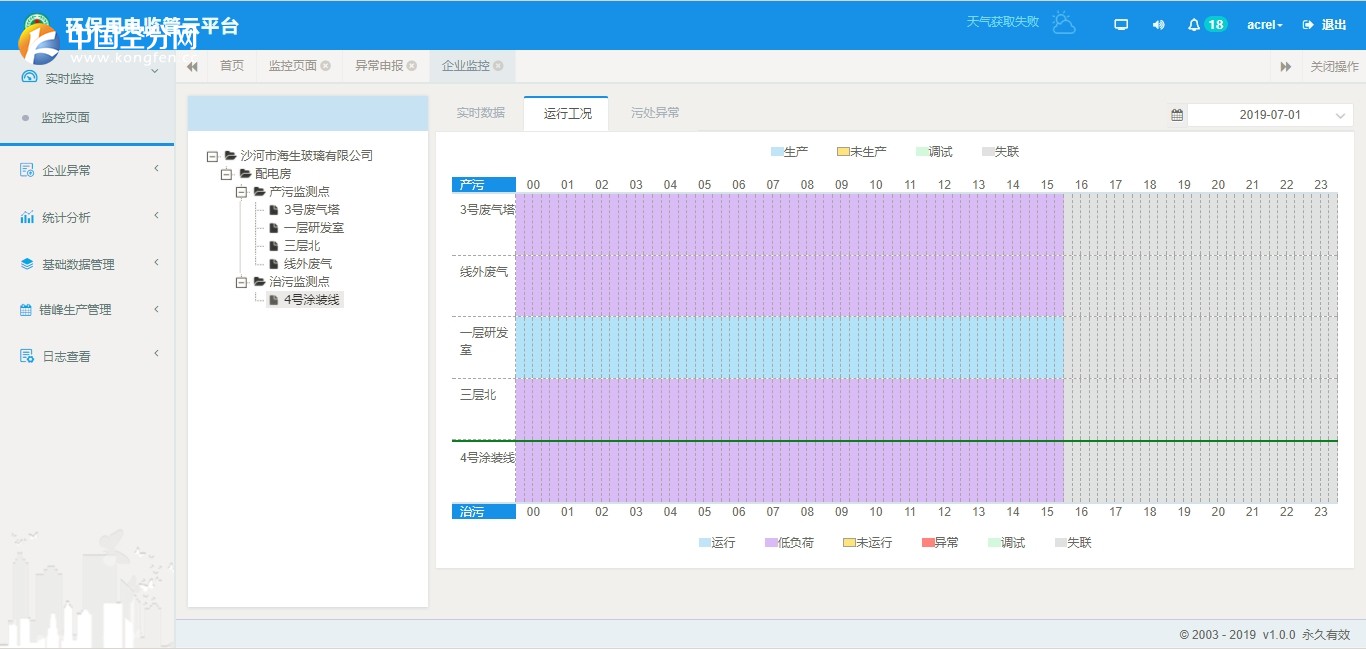

实现对工业企业总用电数据，生产产污工段和污染治理设施用电数据的 24 小时实时采集和监控，采集频率默认5分钟，采集数据项按要求至少要包含电压、电流、三相功率、总功率、电能和功率因数等数据项及其对应时间点。

3）. 企业用电服务

安装的用电监控设备应能同时向企业提供用能服务，提供电量负荷分析、报装方式、异常用电等功能，可以查询监控点实时数据、小时数据、日数据、月数据等事件类数据。(数据应包含正常和异常数据)，其中应该包含：

产污分析：统计企业/行业在某个时间段内的产污数量。

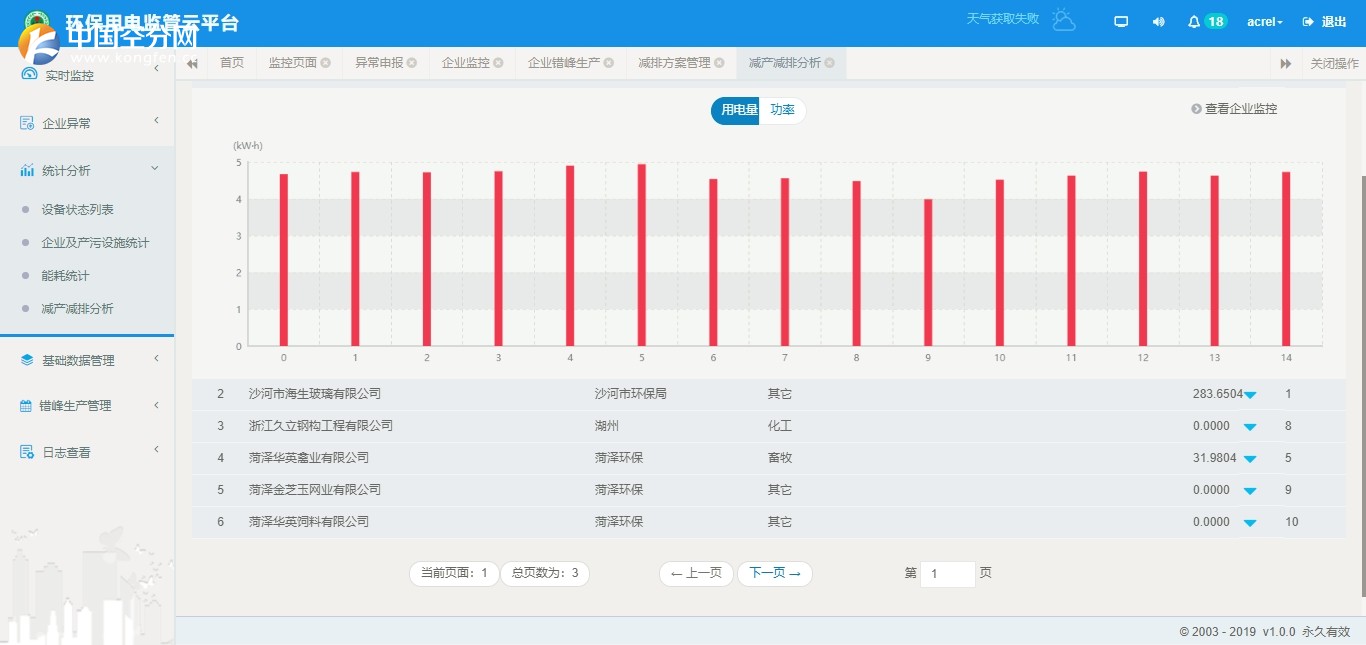

减产减排分析：统计企业在污染日、非污染日的负荷对比，以小时为单位展示功率曲线。

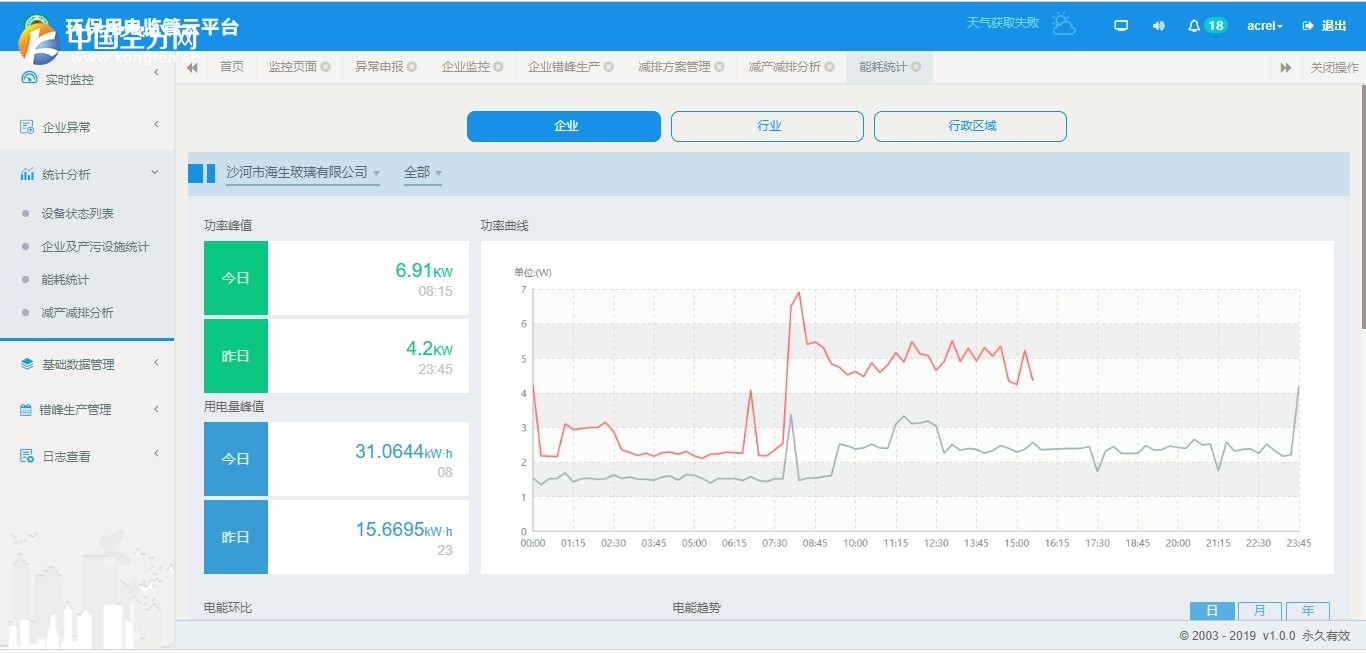

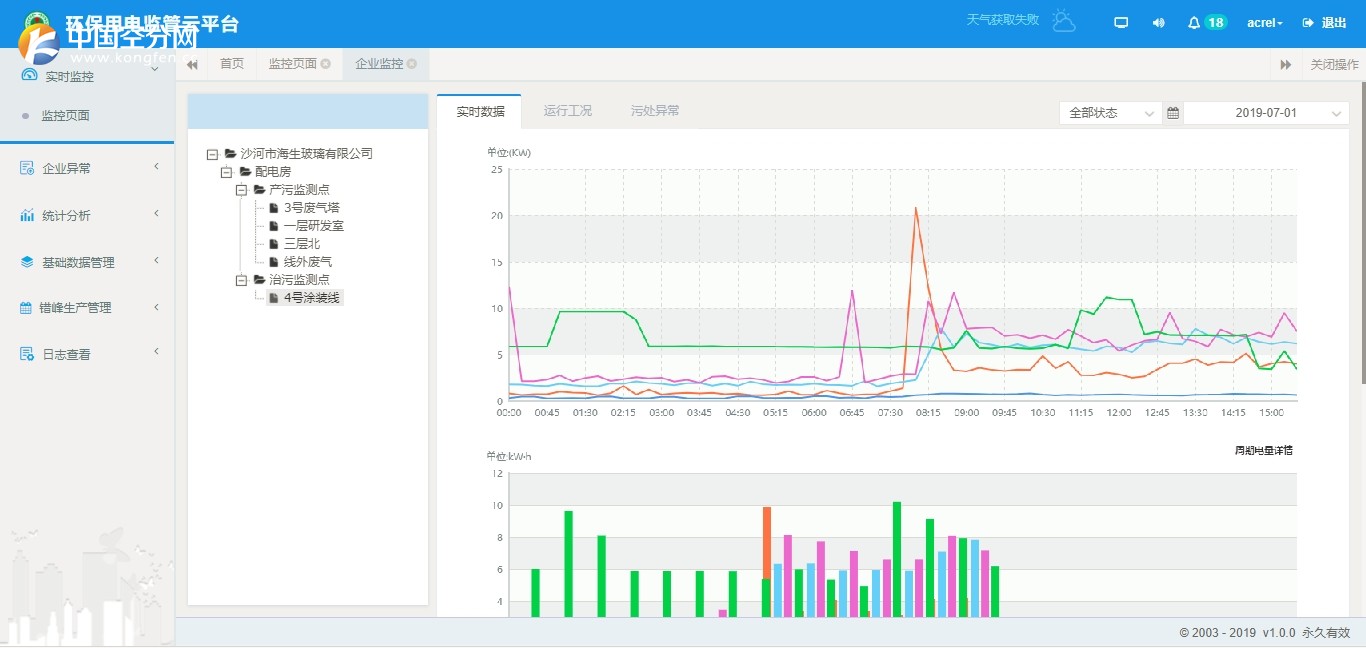

企业用电监控：可查询企业/行业的日功率曲线，默认是今日/昨日对比，可选择对比的日期。

4）. 生产和污染防治能耗统计应用

通过平台，经过相应时间采集的多类型数据积累，结合日常监管信息，可得到企业的生产单位能耗、治污能耗，从而能获取有效的节能减排数据，形成有动力能耗监管平台中相关企业的生产、治污、排污的“电力能耗”一本账,推进环保日常监管信息化、智慧型监管的转型。

5）. 异常数据主动申报模块

系统设计支持的异常数据主动申报流程。

主要提供企业已知或是无法避免的异常情况发生后，主动上报对产生原因和采取措施，申报含情况说明、现场图片等资料。环保局主管部门进行申报内容的审核，根据结果应有通过、退回、退回补充等流程。

6）. 环保限停产管理模块

为应对重污染天气应急减排、临时性的减排调控等需求，系统需提供限产停产管理功能。可以制定限产停产方案、设置限产停产的起止时间以及涵盖的企业、车间、生产线，针对不同的调控需求精确监控产污设施，在限产停产期间非正常开启产污设置的，系统应立即通过短信、APP 等。

1) 方案设置

限产减排方案是环保局在重污染天气，对企业发出限产减排指标， 各企业按照要求在系统中上报参与限产的产污设施名称及数量，环保 局通过后台，对企业上报信息进行审核，形成应急减排预案。

2) 限、停产计划模块

环保局根据企业上报情况，将与企业的反馈及审核结果显示在平台中，系统会根据审核结果，对相关产污设施进行实时监测。

3) 限产行为和数据分析

系统根据已经审核通过的方案，实时监测相关产污设备在限产时间段内的运行工况。通过环保设施智能监测系统对治理过程的实时监控，可以向前端有效延伸，实现主动精准查究最终形成治理过程管控有力、污染源排放真实有效，排污企业、公众及环保主管部门共建、共治、共享的良性互动环境监管体系。

4) 方案汇报(报告)生成

限产、停产执行结束，系统平台可生成《企业限停产执行情况的分析报告》。

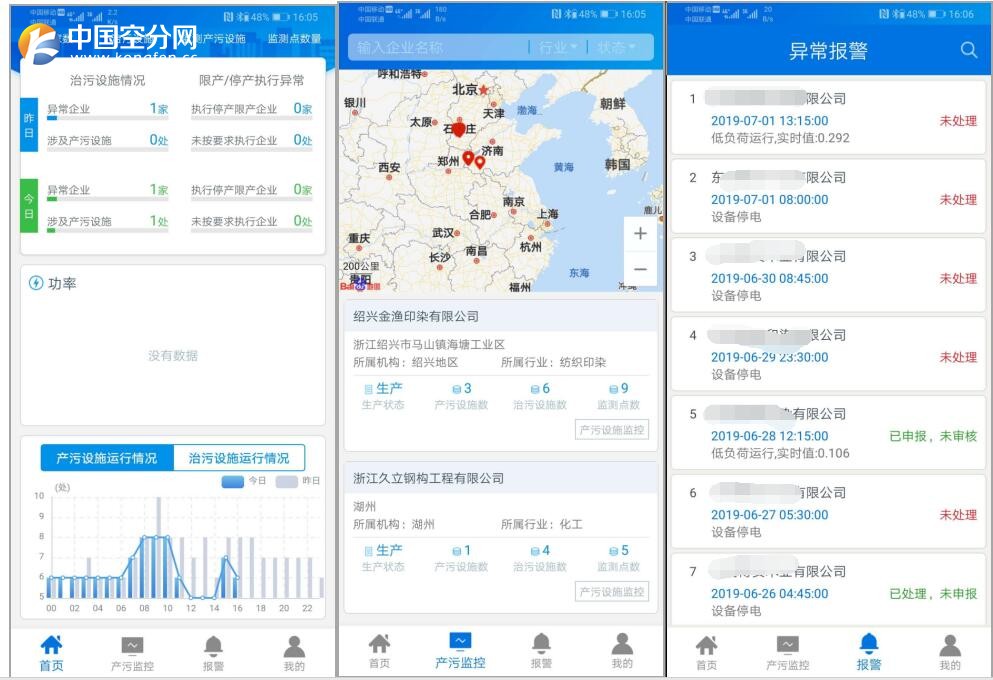

7）. APP

污染治理设施用电状况智能监控云平台支持Android、ios系统APP，方便用进行行业/企业查询、报警、故障查询，实时监控数据查询，探测器详细信息查询等功能。环保局端、企业端使用的移动 APP权限应该不一致，业务数据应用和 PC 端保持一致。

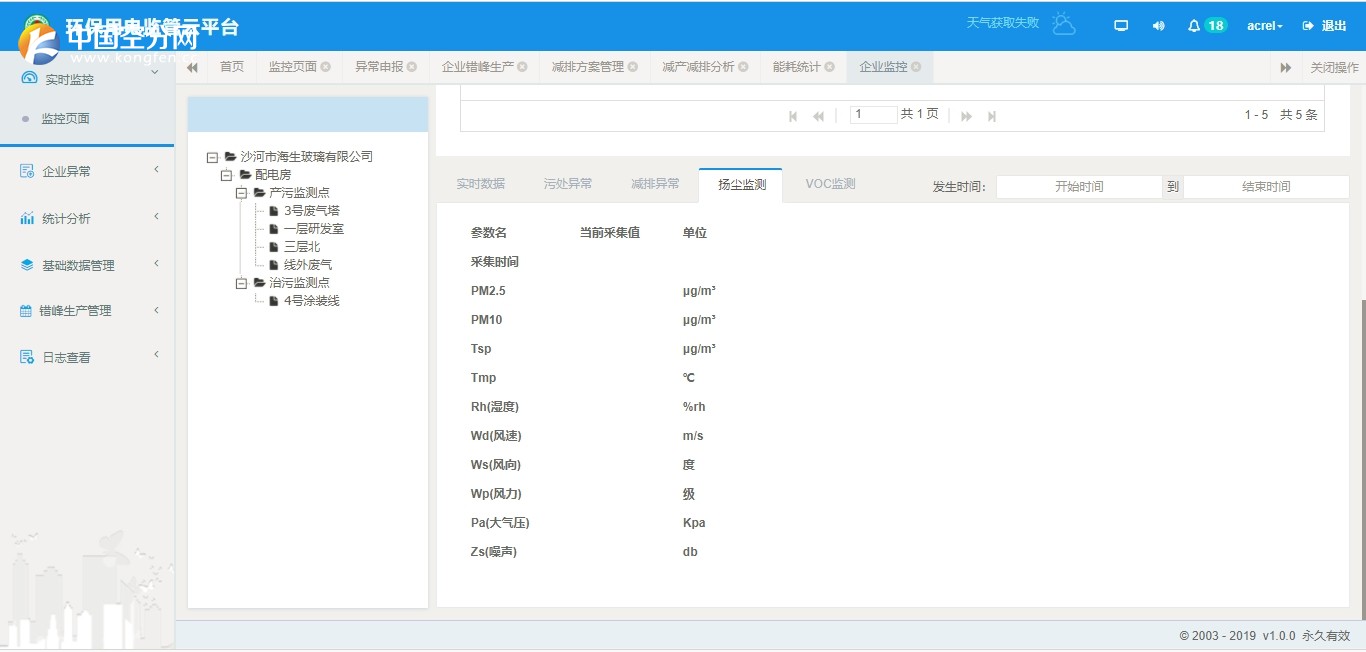

8）. VOCs、震动、烟尘监测

VOCs监测功能：VOCs是挥发性有机物的缩写，系统能够对工厂排放的空气中的VOCs进行不间断监测，一旦超出警戒线则预警;

烟尘监测功能：、系统能够对工厂排放的空气中的PM2.5和PM10的数据进行不间断监测，一旦超出警戒线则预警;

9）. 视频监控

平台支持视频信号接入，通过视频监控结合系统数据，完善监管手段，避免设备空转。

中心端监控平台

环保用电平台接受设备层传输的信息，实现现场数据的汇总、报警管理、统计分析等，远程实时掌握生产设施和治污设施运行状况。

环保用电监控平台统一建设、统一运维、统一管理，现场施工单位、管理单位、排污单位按权限登陆系统使用。

平台能够对生产设施、污染物治理设施的运行状态进行关联分析，及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况，将未及时进行污染物处理的设施实时通知相关人员。

对执行停产、限产的生产设施进行监控，将停限产期间违规生产的设施实时通知相关人员，对停限产的总体情况进行统计分析。

使用者可使用应用平台功能，可自行定义告警接收方式。
