安科瑞环保设备用电管理平台



1、 项目概述

　　安科瑞环保设备用电管理平台依托创新的物联网电力传感技术，实时采集企业总用电、生产设备及环保治理设备用电数据，通过关联分析、超限分析、停电分析、停限产分析，及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况，同时通过数据分析还可以实时监控限产和停产整治企业运行状态，用户可以利用PC、手机、平板电脑等多种终端实现对平台的访问。



2、 平台组成

　 系统结构

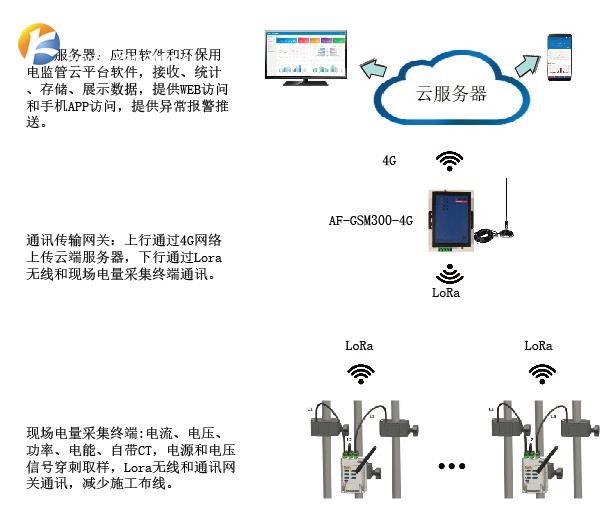

　　本环保用电监管云平台采用无线免布线分体式方案，平台整体架构为分层分布式结构进行设计，即现场设备层、网络通讯层和站控管理层，详细拓扑结构如下：

3、设备选型及介绍

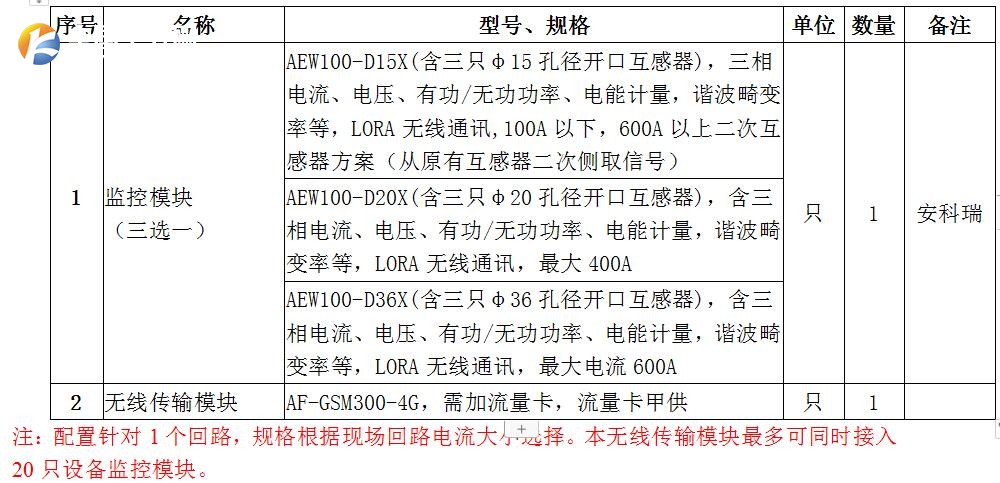

　　1）. 现场设备选型

　　根据现场监测功能需要，以每个设备回路为基本单元，即每个设备安装一套AEW系列采集模块。

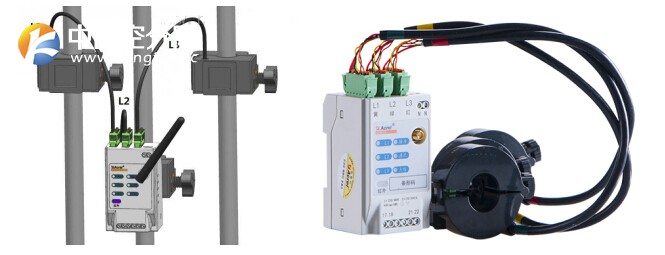

　　2）. AEW100免布线多功能仪表

　　AEW100 无线计量模块主要用于计量低压网络的三相有功电能， 并配 RS485 通讯功能， 方便用户进行用电监测、 集抄和管理。 产品具有精度高、 体积小、 安装方便等优点。 可灵活安装于配电箱内， 实现对不同区域和不同负荷的分项电能计量， 统计和分析。同时AEW100满足能效终端安规检测报告(详见如下)。

　　3）. 无线传输模块AF-GSM300-4G

　　AF-GSM300-4G模块是一款4G/有线无线模块， 该无线模块为环保用电监管平台专用模块。

　　模块下行为LoRa无线通讯，可以100米范围内连接最多20台左右AEW100无线采集设备;上行为4G全网通，直接和云平台通讯。

　　AF-GSM300-4G接入每块仪表所需流量为20M/月，单个模块最多可以接入20块表。默认上传间隔5分钟，如发生报警，会实时上传数据。



4、 平台功能

　　平台建设综合考虑各个不同角色的业务需求、功能应用特点等因素，具体包含以下功能：

　　1）. 首页展示

　　环保用电监管平台通过浏览器打开云平台链接、输入账户名和权限密码，进行登录，防止未授权人员浏览有关信息(APP需配置平台IP、账户、权限密码)。

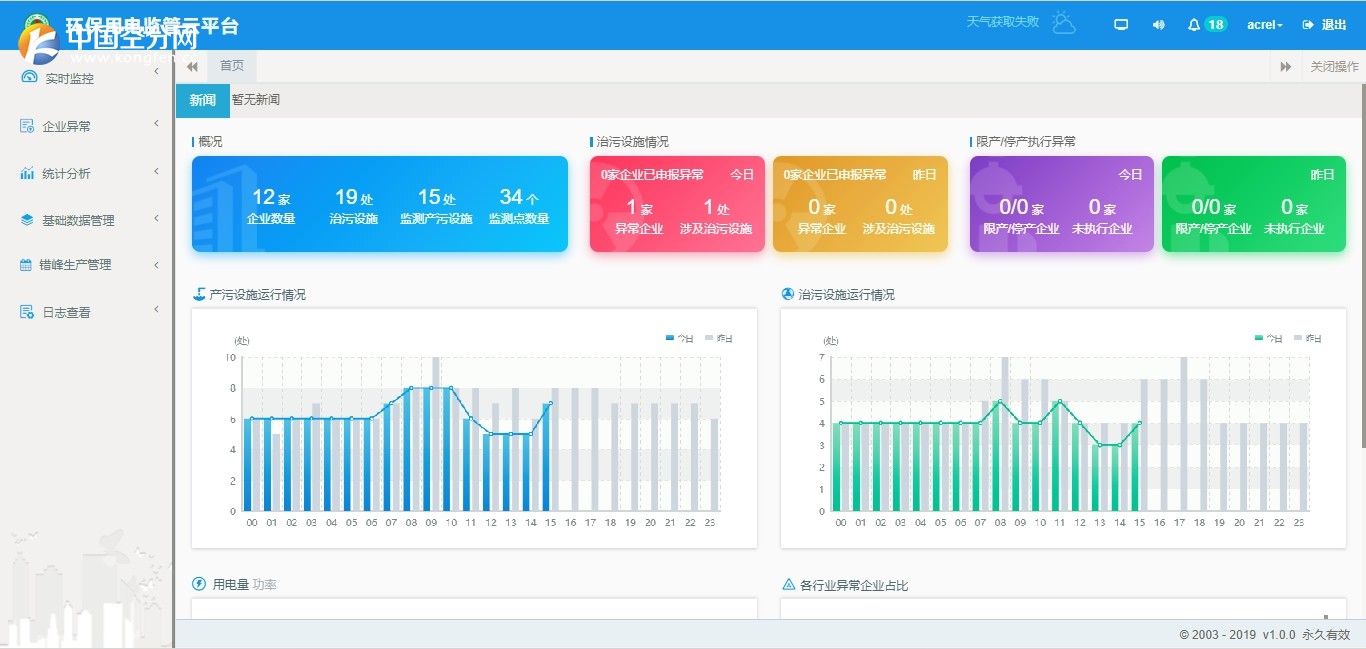

　　平台首页显示企业概况，用电统计，产污设施运行柱状图，治污设施运行柱状图，如图所示：

　　2）. 数据采集

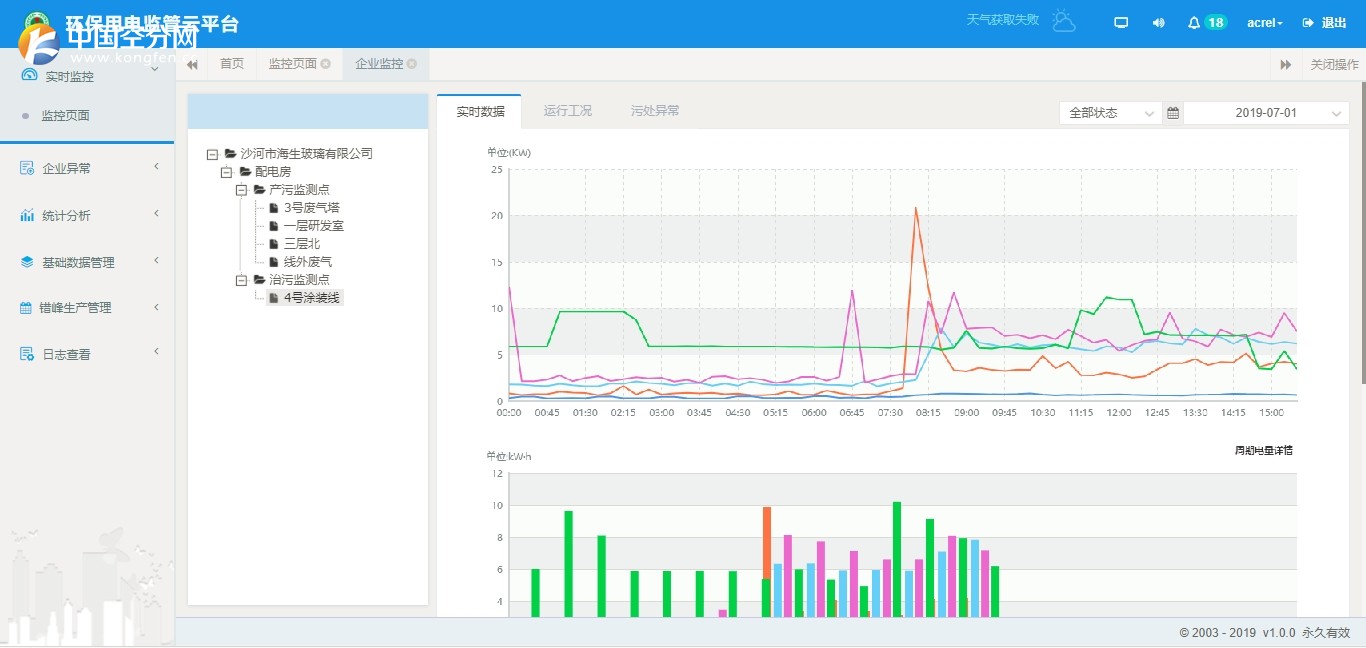

　　实现对工业企业总用电数据，生产产污工段和污染治理设施用电数据的 24 小时实时采集和监控，采集频率默认5分钟，采集数据项按要求至少要包含电压、电流、三相功率、总功率、电能和功率因数等数据项及其对应时间点。

　　3）. 企业用电服务

　　安装的用电监控设备应能同时向企业提供用能服务，提供电量负荷分析、报装方式、异常用电等功能，可以查询监控点实时数据、小时数据、日数据、月数据等事件类数据。(数据应包含正常和异常数据)，其中应该包含：

　　产污分析：统计企业/行业在某个时间段内的产污数量。

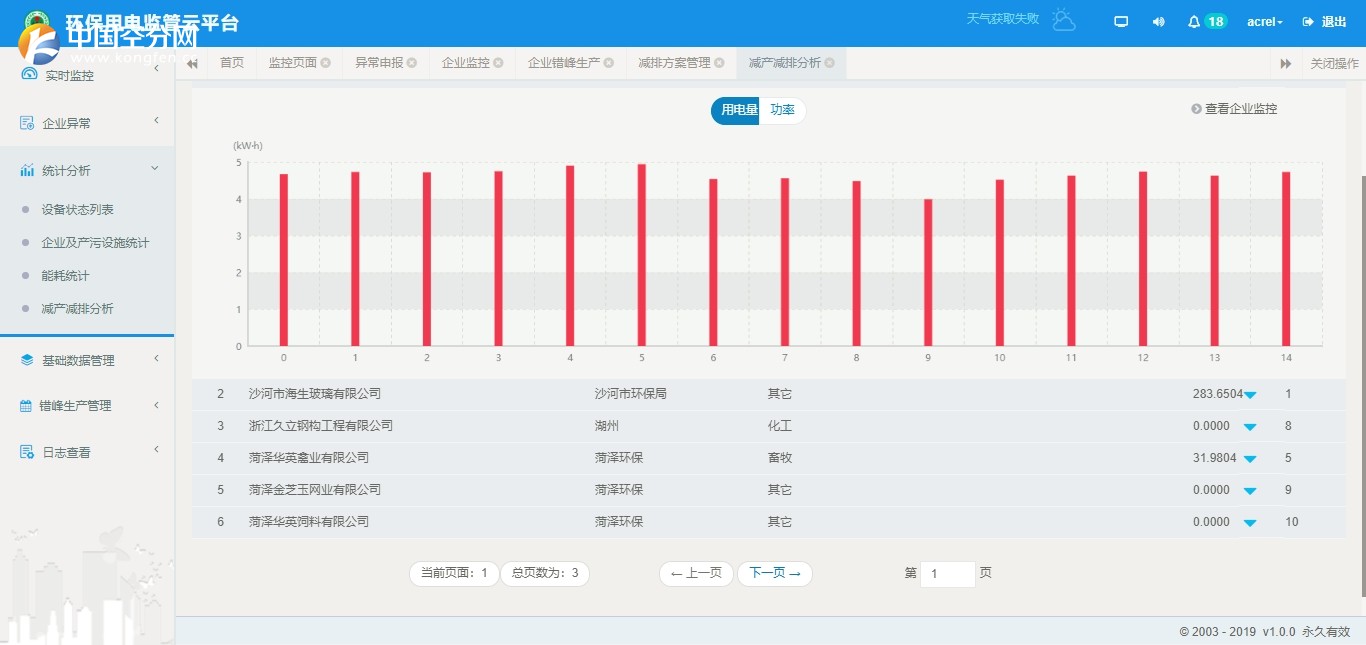

　　减产减排分析：统计企业在污染日、非污染日的负荷对比，以小时为单位展示功率曲线。

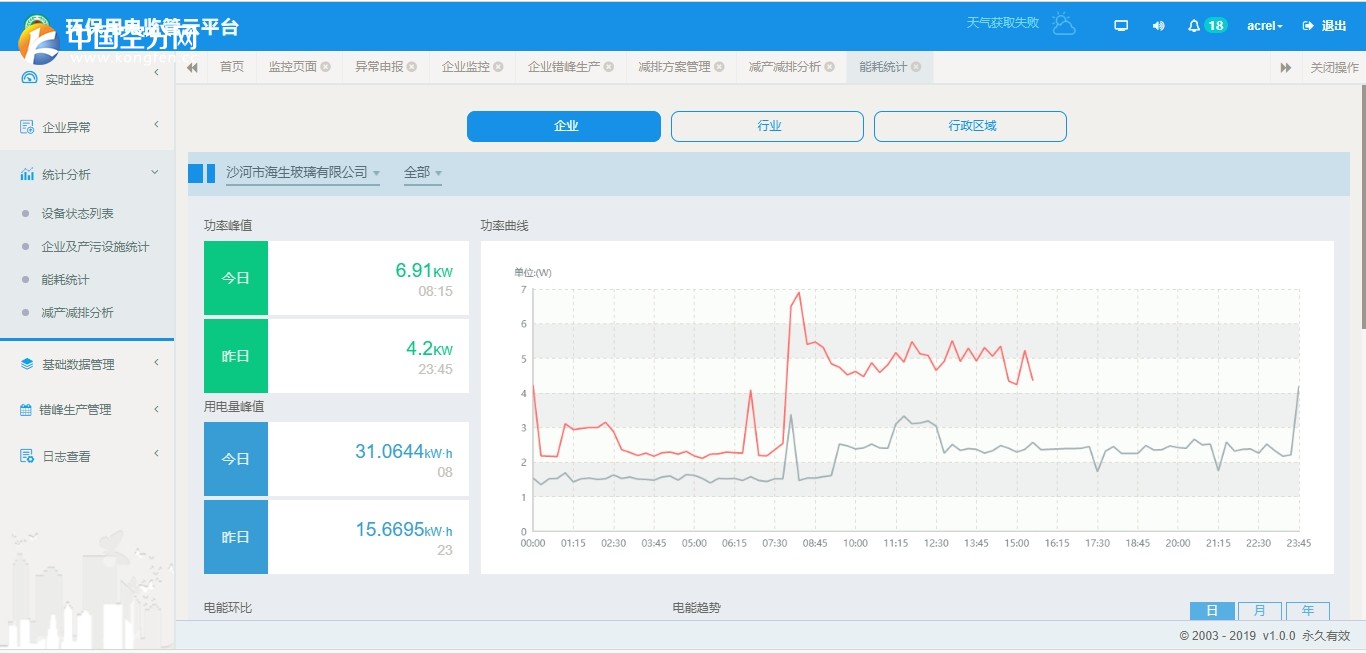

　　企业用电监控：可查询企业/行业的日功率曲线，默认是今日/昨日对比，可选择对比的日期。

　　4）. 生产和污染防治能耗统计应用

　　通过平台，经过相应时间采集的多类型数据积累，结合日常监管信息，可得到企业的生产单位能耗、治污能耗，从而能获取有效的节能减排数据，形成有动力能耗监管平台中相关企业的生产、治污、排污的“电力能耗”一本账,推进环保日常监管信息化、智慧型监管的转型。

　　5）. 异常数据主动申报模块

　　系统设计支持的异常数据主动申报流程。

　　主要提供企业已知或是无法避免的异常情况发生后，主动上报对产生原因和采取措施，申报含情况说明、现场图片等资料。环保局主管部门进行申报内容的审核，根据结果应有通过、退回、退回补充等流程。

　　6）. 环保限停产管理模块

　　为应对重污染天气应急减排、临时性的减排调控等需求，系统需提供限产停产管理功能。可以制定限产停产方案、设置限产停产的起止时间以及涵盖的企业、车间、生产线，针对不同的调控需求精确监控产污设施，在限产停产期间非正常开启产污设置的，系统应立即通过短信、APP 等方式报警。

　　1) 方案设置

　　限产减排方案是环保局在重污染天气，对企业发出限产减排指标， 各企业按照要求在系统中上报参与限产的产污设施名称及数量，环保 局通过后台，对企业上报信息进行审核，形成应急减排预案。这样避 免了原来繁琐的电话沟通、现场指标下达及驻场督察，节省了大量的 人力、物力及时间。

　　2) 限、停产计划模块

　　环保局根据企业上报情况，将与企业的反馈及审核结果显示在平台中，系统会根据审核结果，对相关产污设施进行实时监测。

　　3) 限产行为和数据分析

　　系统根据已经审核通过的方案，实时监测相关产污设备在限产时间段内的运行工况。通过环保设施智能监测系统对治理过程的实时监控，执法可以向前端有效延伸，实现主动精准查究最终形成治理过程管控有力、污染源排放真实有效，排污企业、公众及环保主管部门共建、共治、共享的良性互动环境监管体系。

　　4) 方案汇报(报告)生成

　　限产、停产执行结束，系统平台可生成《企业限停产执行情况的分析报告》。

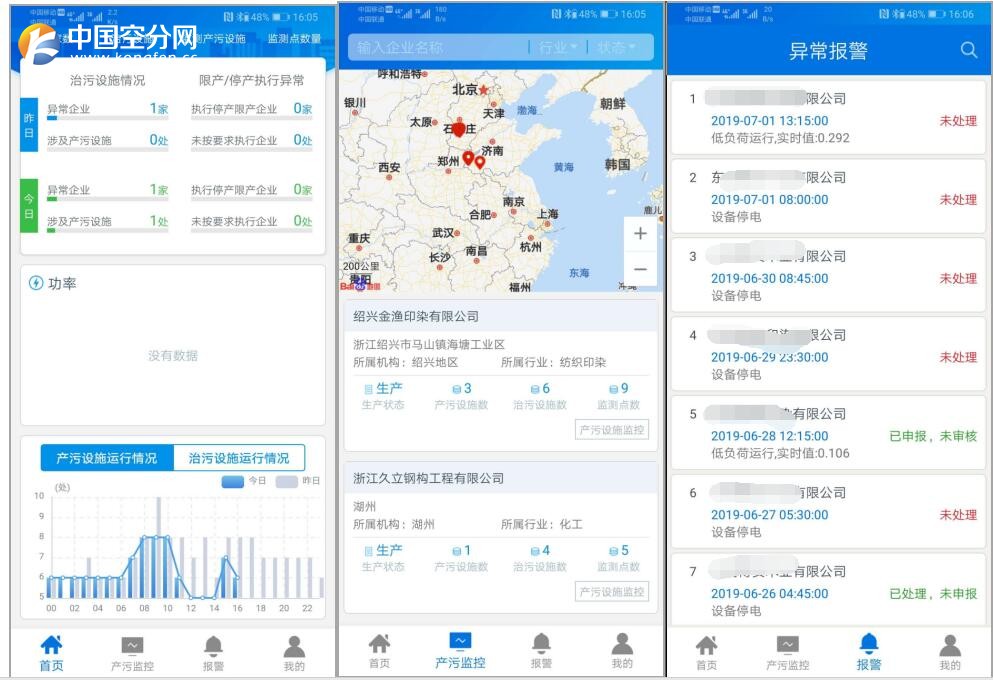

　　7）. APP

　　污染治理设施用电状况智能监控云平台支持Android、ios系统APP，方便用进行行业/企业查询、报警、故障查询，实时监控数据查询，探测器详细信息查询等功能。环保局端、企业端使用的移动 APP权限应该不一致，业务数据应用和 PC 端保持一致。

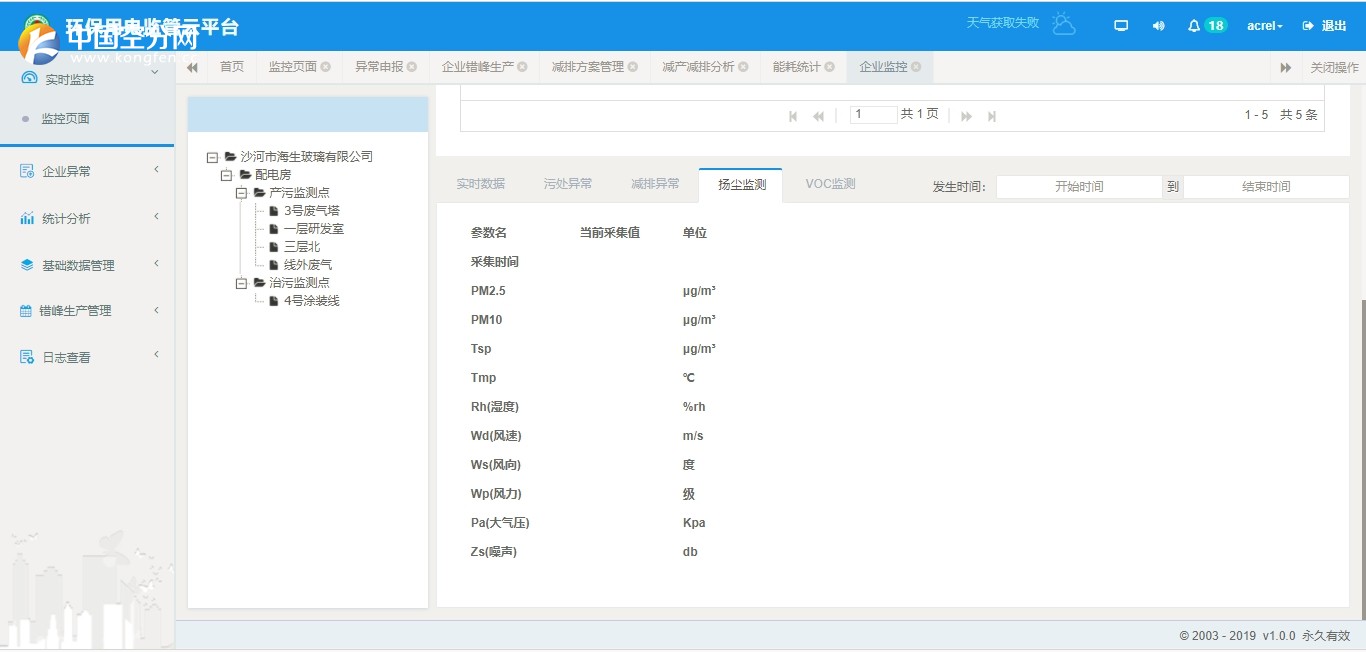

　　8）. VOCs、震动、烟尘监测

　　VOCs监测功能：VOCs是挥发性有机物的缩写，系统能够对工厂排放的空气中的VOCs进行不间断监测，一旦超出警戒线则预警;

　　烟尘监测功能：、系统能够对工厂排放的空气中的PM2.5和PM10的数据进行不间断监测，一旦超出警戒线则预警;

　　9）. 视频监控

　　平台支持视频信号接入，通过视频监控结合系统数据，完善监管手段，避免设备空转。

　　中心端监控平台

　　环保用电平台接受设备层传输的信息，实现现场数据的汇总、报警管理、统计分析等，远程实时掌握生产设施和治污设施运行状况。

　　环保用电监控平台统一建设、统一运维、统一管理，现场施工单位、管理单位、排污单位按权限登陆系统使用。

　　平台能够对生产设施、污染物治理设施的运行状态进行关联分析，及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况，将未及时进行污染物处理的设施实时通知相关人员。

　　对执行停产、限产的生产设施进行监控，将停限产期间违规生产的设施实时通知相关人员，对停限产的总体情况进行统计分析。

　　使用者可使用应用平台功能，可自行定义告警接收方式。
