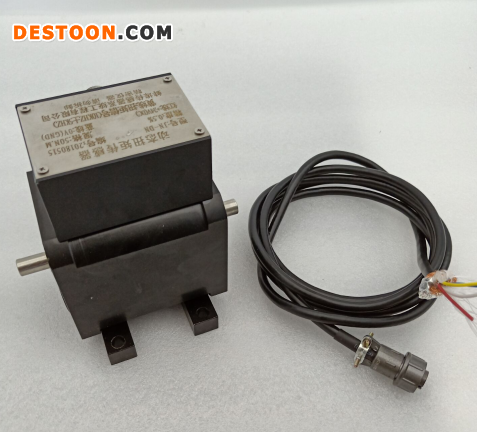

基本原理
1、 扭矩测量:采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后,经过压/频转换,变成扭应变成正比的频率信号。
2、 转速测量:通过光耦合及相应的处理电路,将转速信号转换成脉冲信号输出,旋转设备每转动一圈输出60个脉冲。

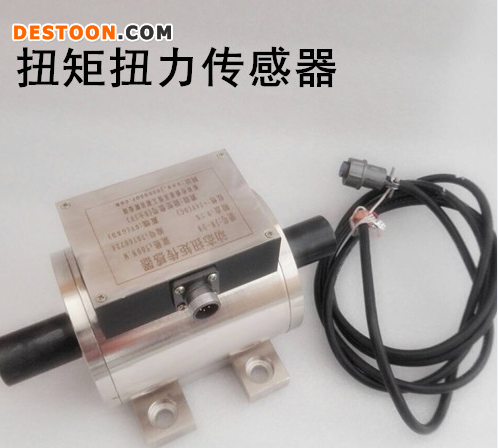

产品特点:
1.信号输出可选择脉冲方波或4-20mA、1-5V等标准信号,也可配备本公司的二次仪表。
2.检测精度高,稳定性好,抗干扰性强。
3.不需反复调零即可;连续测量正反扭矩。
4.既可测量静止扭矩,也可测量动态扭矩。
5.体积小、重传感器可脱离二次仪表独立使用,只需提供24VDC电源,即可输出阻抗与扭矩成正比脉冲方波频率信号或标准变送信号。重量轻、易于安装。
应用领域:
1、 电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测;
2、 风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测;
3、 铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测;
4、 可用于污水处理系统中的扭矩及功率的检测;
5、 可用于制造粘度计;
6、 可用于过程工业和流程工业中。
产品参数
技术参数 |
|||
量程范围 |
0~1000~2000Nm |
灵敏度 |
1±0.2mv/V |
扭矩示值误差 |
<±0.5% F·S |
重复性 |
<±0.2% F·S |
非线性 |
<±0.25% F·S |
零飘(24小时) |
<0.5% F·S |
回差 |
<0.2% F·S |
输出阻抗 |
<1KΩ±3Ω |
零点温飘 |
<±0.5% F·S/10℃ |
静态超载 |
120% |
绝缘阻抗 |
>500MΩ |
使用温度 |
-20℃~60℃ |
断裂负载 |
200% |
电源电压 |
24VDC/500mA |
总消耗电流 |
<200 mA |
频率信号输出 |
5KHz-15 KHz |
负额定扭矩 |
5KHz±10Hz |
零扭矩 |
10KHz±10Hz |
正额定扭矩 |
15KHz±10Hz |
信号占空比 |
(50±20)% |
