本系统主要由空气压缩机、压缩空气净化设备、PSA制氮主机组成，并根据需要配备相应的空气缓冲罐、氮气缓冲罐等。

制氮机组件：1.2-1  空气压缩

本系统采用螺杆式空气压缩机（可由用户自行购买）供气，以满足系统所需的原料压缩空气量。参数如下：

．空气排量：5.0m³/min

（实际制氮机消耗压缩空气量为5.2 Nm³/min，以上要求空压机排气量已经考虑温度、湿度因素的影响，如自行购买空压机，建议空压机FAD排量大等于5.55 m3/min）

．排气压力：1.0 MPa

．排气含油量：≤3ppm

1.2-2  压缩空气净化

压缩空气从空压机出来进入对应的净化设备组件（包括过滤器、冷冻式干燥机及附属管道等组成），达到以下指标要求：

．常压露点：≤-20℃

．含油量：≤0.1PPm

．粉尘粒径：≤0.01um

净化后的压缩空气输出至净化空气罐。

1.2-3  净化空气罐

净化后压缩空气在净化空气罐中得以缓存，保证在制氮机两塔切换时候所需大量压缩空气，减少通过空气净化组件的气流波动，优化净化效果。净化空气罐参数如下：

．容积：0.3 m³

．工作压力：1.0MPa

．材质：Q345R

附带安全阀、压力表、排污阀等附件。

净化空气罐出口一路接至用户洁净压缩空气需求点，另一路直接接至制氮主机进行氮气生产

1.2-4  氮气生产

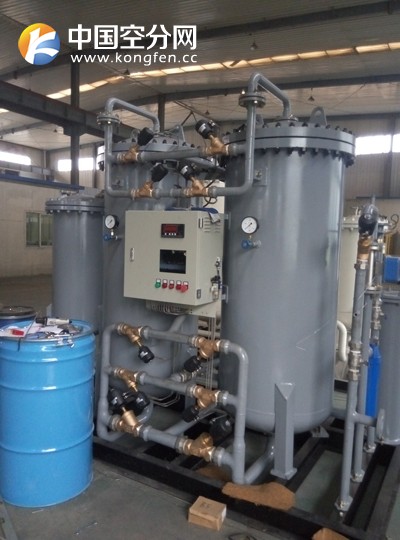

本系统采用PSA（Pressure Swing adsorption）方式，由两只吸附塔交替切换运行，连续不断的从空气中分离出氮气。氮气主要指标如下：

．氮气纯度：99.5%（无氧含量）

．氮气流量：7Nm3/h（20℃，0.101MPa）

．氮气露点：≤-45℃

．出口压力： 0.8 MPa.G（可调）

1.2-5  工艺氮气罐

制氮主机产出氮气在工艺氮气罐中进行缓冲并有效混合，保证最终供出产品氮气压力、纯度、流量的稳定，同时提供制氮主机运行切换时氮气回流充压的作用，进一步提高氮气产率。在工艺氮气罐出口设置流量、压力、纯度检测仪表，实现产品氮气实时监控。工艺氮气罐参数如下：

．容积：0.3m³

．工作压力：1.0MPa

．材质：Q345R

附带安全阀、压力表、排污阀等附件。

最终成品氮气由工艺氮气罐直接接至用气点。
