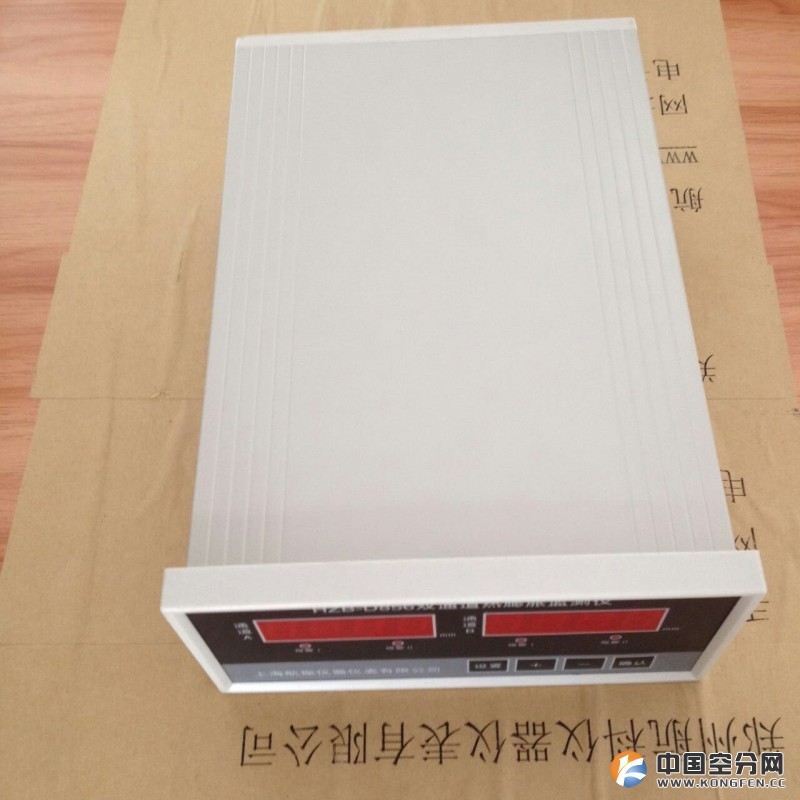

一款高可靠性的监视保护仪表，配接线性差动变压器式位移传感器（LVDT），用于旋转机械的阀位（油动机行程）及油箱油位的测量，并具有就地指示和远传功能
主要功能
汽轮机、水轮机、压缩机、鼓风机等旋转类机械的汽缸膨胀的监视和保护。
功能说明：
1. 显示功能
热膨胀行程测量值、Ⅰ值报警、Ⅱ值报警设定值，可分别在LED数码管上显示，4位数码管显示，第一位为符号位。
2. 报警功能
设有两级报警，用户可根据需要设定报警值,当热膨胀行程超过报警设定值时，前面板相应报警指示灯亮，同时监控仪在后面板输出开关信号，保护被控设备。
3. 报警延时时间设定功能
报警延时时间调整范围0～3秒，以防止现场干扰引起误报警。
4. 自诊断功能
具备上电、掉电检测功能，同时切断报警、停机输出回路，能有效地抑制仪表的误报警。
5. 电流输出
设有4～20mA电流输出接口，可与计算机、DCS、PLC系统,无纸记录仪等设备连接。
技术参数：
1. 输入信号：CHTD-2热膨胀传感器输出信号
2. 显示方式：4位数码管显示，第一位为符号位，准确度:±0.5％
3. 测量范围：0～50mm
4. 电流输出：4～20mA或0～10mA，负载≦500Ω
5. 报警接点容量：AC220V/3A，DC28V/3A
6. 工作环境: 温度：0～55℃ 相对湿度：≤95%
7. 工作电源：交流 220VAC±10% 50Hz 功耗≤10W
8. 安装方式: 盘式
9. 整机尺寸：160（宽）×80（高）×200（深）mm
10. 开孔尺寸：152（宽）×75（高）mm
量程选择DF9032—A□□—B□□—C□□—D□□
A□□：0 1—— 0～25mm
0 2—— 0～35mm
0 3—— 0～50mm
电流输出B□□：
0 1—— 4～20mA
0 2—— 0～10mA
传感器选择C□□：
0 1—— CHTD-2热膨胀传感器
报警延迟D□□:
0 1—— 0.1秒
0 2—— 1秒
0 3—— 3秒
