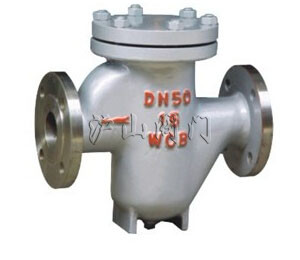

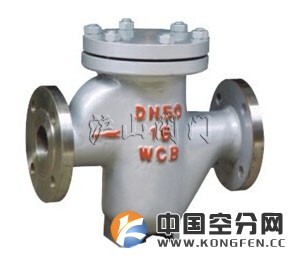

U型过滤器
http://www.hushanfamen.com/Valve_Product_349.html
|
|
产品名称： |
U型过滤器 |
| 产品型号： |
GL41H |
| 产品口径： |
DN15-200mm |
| 产品压力： |
1.6-6.4MPa |
| 产品材质： |
铸铁、铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、U型过滤器介绍
U型过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
二、U型过滤器特点
压力损失小,流通面积大，篮式过滤器抗污性强，排污方便，排污方便。
三、U型过滤器主要性能规范
| 公称压力PN(MPa) |
工作温度℃ |
滤网目数 |
适用介质 |
|
1.6
|
350
|
20～150
|
蒸汽、空气、水、油、
|
|
2.5
|
350
|
四、U型过滤器主要零部件材料
|
零件名称
|
材料 |
|
阀体
|
碳钢、不锈钢
|
|
滤网盖
|
碳钢、不锈钢
|
|
滤芯网
|
不锈钢
|
|
垫片
|
柔性石墨
|
五、U型过滤器连接尺寸
 |
| U型过滤器 结构图 |
|
|
连接方式
|
公称通径DN |
外形尺寸 mm |
| D |
D1 |
H |
|
法兰
|
15
|
270
|
90
|
145
|
|
20
|
270
|
90
|
145
|
|
25
|
270
|
90
|
145
|
|
32
|
320
|
125
|
175
|
|
40
|
320
|
125
|
175
|
|
50
|
320
|
125
|
175
|
|
65
|
430
|
140
|
220
|
|
80
|
430
|
140
|
220
|
|
100
|
430
|
140
|
220
|
|
125
|
460
|
160
|
235
|
|
150
|
460
|
170
|
235
|
|
200
|
460
|
190
|
235
|
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
