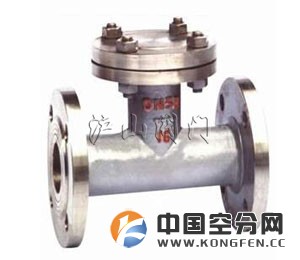

T型管道过滤器
http://www.hushanfamen.com/Valve_Product_346.html
|
|
产品名称： |
T型管道过滤器 |
| 产品型号： |
GL41H |
| 产品口径： |
DN15-500mm |
| 产品压力： |
1.6-6.4MPa |
| 产品材质： |
铸铁、铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、T型管道过滤器介绍
T型管道过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备(包括压缩机、泵等)、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
二、T型管道过滤器特点
流通快速，故压力损失小，不锈钢锥型过滤器抗污性强。排渣方便。A型表示角式．B表示直通式。
三、T型管道过滤器主要性能规范
|
Type
型号
|
Nomiaal Pressure(MPa)
公称压力
|
WorkingTempoature(℃)
工作温度
|
Filter Net Eye Number
滤网目数
|
Applicable media
适用介质
|
|
TG—A
|
2.0
|
300
|
20—150
|
Steam．Air．Water，Oil
|
|
YG—B
|
5.0
|
425
|
20—150
|
蒸汽、空气、水、油
|
四、T型管道过滤器技术参数表
|
Type型号
Nominal
Pressure(MPa)
公称压力
|
Connection
连接方式
|
Nominal
Diameter
(DN)
公称通径
|
TG-AExtemaldimensions(mm)
外形尺寸
|
|
Type型号
Nominal
Pressure(MPa)
公称压力
|
Connection
连接方式
|
Nominal
Diameter
(DN)
公称通径
|
TG-B Extemal Dimensions(mml
外形尺寸
|
W(in)
|
|
L1
|
L2
|
C
|
L1
|
L2
|
C
|
|
TG—A型
PN一2.0
|
Flange
法兰
|
50
|
277
|
128
|
457
|
|
TG—B型
PN一2.0
|
Flange
法兰
|
50
|
250
|
149
|
281
|
RC1/2〞
|
|
65
|
316
|
146
|
530
|
65
|
292
|
170
|
325
|
RC1/2〞
|
|
80
|
337
|
156
|
568
|
80
|
312
|
181
|
352
|
RC1/2〞
|
|
100
|
388
|
181
|
648
|
100
|
362
|
267
|
412
|
RC3/4〞
|
|
150
|
491
|
232
|
842
|
150
|
464
|
260
|
539
|
RC3/4〞
|
|
200
|
591
|
280
|
1031
|
200
|
500
|
311
|
660
|
RC3/4〞
|
|
250
|
668
|
318
|
1169
|
250
|
600
|
351
|
761
|
RC3/4〞
|
|
300
|
768
|
368
|
1370
|
300
|
736
|
400
|
886
|
RC3/4〞
|
|
TG—A型
PN一5.0
|
Flange
法兰
|
50
|
292
|
134
|
472
|
TG—B型
PN一5.0
|
Flange
法兰
|
50
|
268
|
158
|
298
|
RC1/2〞
|
|
65
|
331
|
152
|
545
|
65
|
304
|
179
|
337
|
RC1/2〞
|
|
80
|
360
|
165
|
591
|
80
|
330
|
196
|
370
|
RC1/2〞
|
|
100
|
416
|
191
|
676
|
100
|
382
|
225
|
432
|
RC3/4〞
|
|
150
|
521
|
241
|
871
|
150
|
482
|
280
|
557
|
RC3/4〞
|
|
200
|
621
|
289
|
1062
|
200
|
578
|
332.5
|
678
|
RC3/4〞
|
|
250
|
716
|
333
|
1216
|
250
|
666
|
383
|
791
|
RC3/4〞
|
|
300
|
821
|
384
|
1421
|
300
|
768
|
437
|
918
|
RC3/4〞
|
|
|
