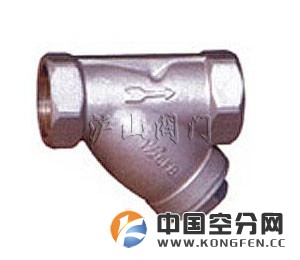

TYG型过滤器
http://www.hushanfamen.com/Valve_Product_350.html
|
|
产品名称： |
TYG型过滤器 |
| 产品型号： |
TYG型 |
| 产品口径： |
DN15-50mm |
| 产品压力： |
1.6-2.5MPa |
| 产品材质： |
铸铁、铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
沪山阀门制造（上海）有限公司 是国内著名〖TYG型过滤器〗制造商，也是国内大型【过滤器】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖TYG型过滤器〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、TYG型过滤器介绍
TYG型过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失。U型过滤器适用于蒸汽、空气、水、油品等系统管道中。保护各种计量仪器、泵机、阀门、疏水器等设备。
二、TYG型过滤器特点
1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小．重量轻。
2、过滤网材质，有奥氏本304、316、316L。
3、A型表示：精铸碳钢体，8型精铸不锈钢体，C型精铸黄、青铜。
4、连接形式：N表示螺纹，W表示承插焊、F表示法兰式。
三、TYG型过滤器主要零件部件材料表
|
主要零件部件材料表
|
Parts
零件名称
|
Materials
材料
|
|
Body
阀体
|
carbonstoeIStainlessSteeI
Fram bronze．brass
碳钢、不锈钢、黄、青铜
|
|
Gauze Filter Cap
滤网盖
|
carbonstoelStainlessSloel
碳钢、不锈钢
|
|
Filter Core Net
滤芯网
|
Stainless Steel
不锈钢
|
|
Gaske r
垫片
|
metal graphite
金属石墨
|
四、TYG型过滤器技术参数表
|
Model
产品型号
|
Nominal
Diameter(DN)
公称通径
|
Connection
连接方式
|
Nominal
Pressure(MPa)
公称压力
|
Max．AIlowable
TMP(℃)
最高允许温度
|
External Dimensions(mm)
外形尺寸
|
|
L
|
H1
|
H2
|
|
ATGN W-16 64A
|
15—20
25
|
Thread Socket weld
螺纹承插焊
|
1.6—6.4
|
425
|
90
100
|
20
23
|
78
88
|
|
ATGN W-16 64A
|
32—40
50
|
Thread Socket weld
螺纹承插焊
|
1.6—6.4
|
425
|
130
150
|
32
38
|
120
128
|
|
ATGN W-16 25A
|
65
80
|
Thread Socket weld
螺纹承插焊
|
1.6—2.5
|
350
|
210
230
|
44
54
|
180
192
|
|
ATGN W-16 25B
|
15—20
25
|
Thread Socket weld
螺纹承插焊
|
1.6—2.5
|
350
|
75、85
90
|
20
23
|
75
85
|
|
ATGN W-16 25B
|
32—40
50
|
Thread Socket weld
螺纹承插焊
|
1.6—2.5
|
350
|
120
140
|
32
38
|
113
122
|
|
ATGN F-16 25C
|
15—20
25
|
Thread Flange
螺纹法兰
|
1.6—2.3
|
250
|
85
95
|
22
25
|
78
88
|
|
ATGN F-16 25C
|
32—40
50
|
Thread Flange
螺纹法兰
|
1.6—2.3
|
250
|
130
150
|
35
40
|
115
125
|
|
