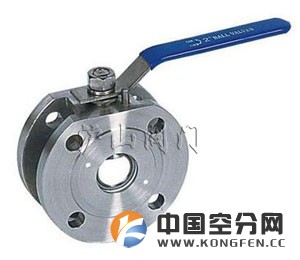

Q71超薄式对夹球阀
http://www.hushanfamen.com/Valve_Product_1118.html
|
|
产品名称： |
Q71超薄式对夹球阀 |
| 产品型号： |
Q71F-16P |
| 产品口径： |
DN15-65mm |
| 产品压力： |
1.5-2.5MPa |
| 产品材质： |
铸铁、铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
沪山阀门制造（上海）有限公司是国内著名〖Q71超薄式对夹球阀〗制造商，也是国内大型【球阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖Q71超薄式对夹球阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、Q71超薄式对夹球阀概述
Q71超薄式对夹球阀参照意大利产品的特点，与普通不锈钢气动球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。
二、Q71超薄式对夹球阀用途
Q71超薄式对夹球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。 适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-20～150～300℃
驱动方式：手动、气动、电动等。
公称压力：1.6～2.5MPa
三、Q71超薄式对夹球阀主要零件材料
|
序号
|
零件名称 |
材质 |
|
1
|
阀体
|
不锈钢CF8M/CF8
|
碳钢WCB
|
|
2
|
球
|
不锈钢316/304
|
不锈钢SS304
|
|
3
|
密封垫
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
4
|
阀杆
|
不锈钢316/304
|
不锈钢SS304
|
|
5
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
6
|
定位锁
|
不锈钢SS304
|
不锈钢SS304
|
|
7
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
|
8
|
阀杆螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
9
|
填料压套
|
不锈钢SS304
|
不锈钢SS304
|
|
10
|
手柄套
|
塑料
|
塑料
|
|
11
|
密封瓶帽
|
不锈钢316/304
|
不锈钢SS304
|
|
12
|
垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
四、Q71超薄式对夹球阀主要连接尺寸及重量 (单位：mm)
|
SIZE
|
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
2 1/2″ |
3″ |
4″ |
5″ |
6″ |
|
d
|
15
|
19
|
23.5
|
30
|
36
|
45
|
58
|
67
|
76
|
100
|
125
|
|
L
|
32
|
38.5
|
45
|
55
|
62
|
72
|
95
|
120
|
145
|
200
|
225
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
155
|
185
|
210
|
|
H
|
62
|
70
|
79
|
86
|
92
|
102
|
158
|
172
|
187
|
200
|
240
|
|
E
|
110
|
125
|
135
|
150
|
150
|
180
|
250
|
300
|
350
|
650
|
840
|
|
b
|
14
|
14
|
16
|
16
|
18
|
20
|
22
|
24
|
24
|
26
|
26
|
|
z-d1
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-23
|
|
f
|
2
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
|
|
