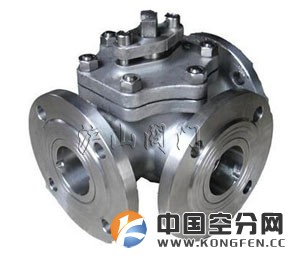

Q44(5)三通T型法兰球阀
http://www.hushanfamen.com/Valve_Product_919.html
|
|
产品名称： |
Q44(5)三通T型法兰球阀 |
| 产品型号： |
Q44(5) |
| 产品口径： |
DN15-65mm |
| 产品压力： |
1.6-6.4MPa |
| 产品材质： |
铸铁、铸钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
| 产品名称： |
Q44(5)三通T型法兰球阀 |
产品型号： |
Q44(5) |
| 驱动方式： |
手动 |
连接形式： |
法兰 |
| 结构形式： |
浮动球球阀 |
密封结构： |
PTFE、对位聚苯等 |
| 压力范围： |
1.6～4.0MPa |
公称通径： |
DN15-DN200 |
| 常用材质： |
WCB |
技术咨询： |
021-31007323 |
沪山阀门制造（上海）有限公司是国内著名〖Q44(5)三通T球阀〗制造商，也是国内大型【球阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖Q44(5)三通T球阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、Q44(5)三通T球阀 主要零件材质
|
零件名称
|
材 质 |
| GB |
ASTM |
|
阀体、阀盖
|
WCB
|
A216-WCB
|
|
密封圈
|
PTFE、对位聚苯
|
PTFE、对位聚苯
|
|
球体
|
1Cr18Ni9Ti
|
SS 304
|
|
阀座、阀杆
|
2Cr13
|
A246-416
|
|
双头螺柱
|
35CrMoA
|
A193-B7
|
二、Q44(5)三通T球阀 主要性能规范
|
公称压力 PN(MPa)
|
试验压力 |
| 壳体 Shell |
高压液密封 |
低压气密封 |
|
1.6
|
2.4
|
1.76
|
0.6
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
CLASS150
|
3.O
|
2.2
|
|
适用工况
|
适用介质
|
水、油品、气等非腐蚀介质和酸碱腐蚀介质
|
|
适用温度
|
-28-350℃
|
|
应用规范
|
连接法兰
|
JB79-59、GB9113、HG20592-97、ANSI B16.5
|
|
检验试验
|
GB9/T 9092-99、API 598
|
|
其余制造规范均按本厂标准
|
三、Q44(5)三通T球阀流向示意图
四、Q44(5)三通T球阀 主要外型连接尺寸表
|
主要
尺寸
|
公称通径 |
| 15 |
20 |
25 |
32 |
40 |
50 |
|
L
|
150
|
150
|
180
|
200
|
220
|
240
|
|
H
|
90
|
90
|
102
|
115
|
135
|
140
|
|
W
|
140
|
140
|
155
|
250
|
250
|
350
|
|
主要
尺寸
|
公称通径 |
| 65 |
80 |
100 |
125 |
150 |
200 |
|
L
|
260
|
280
|
320
|
380
|
440
|
550
|
|
H
|
155
|
185
|
210
|
275
|
305
|
335
|
|
W
|
350
|
420
|
700
|
1000
|
1300
|
1800
|
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
