Q41F液化气球阀



单价 面议对比
询价 暂无
浏览 256
发货 上海付款后3天内
过期 长期有效
更新 2015-06-27 11:11

联系方式
加关注0

沪山阀门制造(上海)有限公司

工业企业第10年
资料未认证
保证金未缴纳
  • 上海
  • 上次登录 2016-04-10
  • 周生 (先生)
详细说明

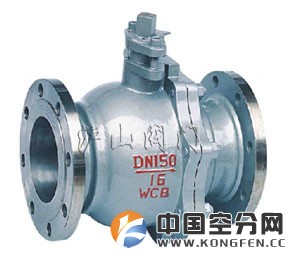

Q41F液化气球阀
http://www.hushanfamen.com/Valve_Product_694.html



产品名称: Q41F液化气球阀
产品型号: Q41F
产品口径: DN15-150mm
产品压力: 1.6-6.4MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。




沪山阀门制造(上海)有限公司是国内著名〖Q41F液化气球阀〗制造商,也是国内大型【球阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖Q41F液化气球阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

Q41F液化气球阀介绍


一、Q41F液化气球阀产品概述

Q41F液化气球阀该阀门采用成形聚四氟乙烯填料,适用于大多数高中压燃气输送场合,手柄操作力矩平稳,O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能,大于DN150的不锈钢电动球阀采用蜗轮驱动。

二、Q41F液化气球阀操作原理和结构说明

球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质。 采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长。启闭迅速,启闭时只需把球体转动90°,方便而迅速。

球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小。经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能满足用户的各种工况使用要求。

注:≥DN200以上阀门选用Q347型固定球阀。

三、Q41F液化气球阀主要设计参数

设计、制造 法兰连接 结构长度 公称通径 公称压力
GB/T12237-89 JB/T79-94、GB9113-2000 GB12221-89 DN15~DN150mm PN1.6、2.5、4.0MP

四、Q41F液化气球阀主要性能参数

公称压力 壳体试验 密封试验 适用介质 适宜温度
1.6 2.4 1.76 液化气、天然气等 -40~+80℃
2.5 3.75 2.75
4.0 6.0 4.4

五、Q41F液化气球阀主要零件材料

阀体、阀盖 阀杆、球体 密封面 填料
WCB/不锈钢 不锈钢 不锈钢和聚四氟乙烯 聚四氟乙烯

六、Q41F液化气球阀主要外形尺寸

公称通径、
DN(mm)
Q41F-25型主要连接尺寸和外形尺寸(mm) 重量
(kg)
L D D1 D2 Z-фd H b f Do
15 130 95 65 45 4-14 103 16 2 100 3
20 140 105 75 55 4-14 112 16 2 160 4
25 150 115 85 65 4-14 123 16 2 160 5
32 165 135 100 78 4-18 150 18 3 250 8
40 180 145 110 85 4-18 156 18 3 250 11
50 200 160 125 100 4-18 172 20 3 350 14
65 220 180 145 120 8-18 197 22 3 350 20
80 250 195 160 135 8-18 222 22 3 450 28
100 320 230 190 160 8-23 253 24 4 450 36
125 400 270 220 188 8-25 286 28 4 600 62
150 400 300 250 218 8-25 275 30 4 800 80
注:不锈钢球阀尚有生产,Q41F-16(25/40)P DN15~150mm,尺寸同上表。



沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。
