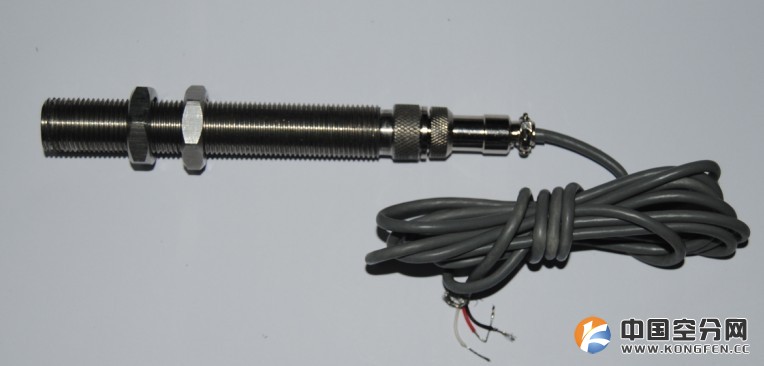

磁电转速传感器XS12JK-3P/Y
   上海航振仪器仪表有限公司-磁电转速传感器

XS12JK型磁电转速传感器主用于转动角位移转换成电信号。供智能微机测速仪计数用。该传感器能测
量各种磁导体，如齿轮、齿槽、叶轮、带孔的圆盘等的转速及线速度，它具有体积小，寿命长，不需
要电源，不怕污染等优点。

1． 输出波形：近似于正弦波

2． 输出信号幅值：当传感器铁芯和被测齿轮齿顶间间隙＆=0.5mm，齿数z=60，齿轮模数m=2及40转/
分时，输出电压V≥70mV

3． 测量范围：0-49999Hz

4． 使用时间：连续使用

5． 环境温度： -20 ～ 65 ℃

6． 相对湿度：≤ 65%

7． 输出尺寸：二线制(双芯屏蔽线)

● 有特殊要求和规格请跟厂家联系安装方式

1. 输出波形：近似正弦波（≥50r/min时）
2. 输出信号幅值：50r/min时≥300mV
3. 传感器铁芯和被测齿轮齿顶间隙　δ＝0.5mm
4. 被测齿轮模数　m = 2
5. 齿轮 Z = 60
6. 材料 电工钢
7. 信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。
8. 测量范围：50～5000Hz
9. 使用时间：连续使用
10. 工作环境：温度 -20～+60?C
11. 输出形式：X12K4P四芯插头
12. 外形尺寸：外径M16×1　传感器部分总长100mm(外形尺寸和总长可根据用户定制)
13. 若无特殊要求-按照上海航振仪器本厂标准生产！
