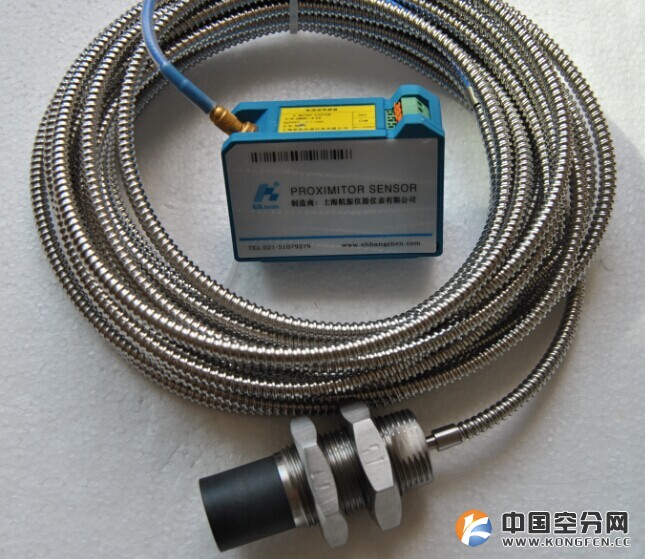

| HZ-891XL电涡流传感器 |
| 准确测量被测体(必须是金属导体)与探头端面的相对位置，常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期 实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及预维修。 |
HZ-891XL系列电涡流位移传感器
简介
HZ-891XL系列电涡流位移传感器是选用进口电子元器件。是上海航振公司HZ898系列的全新升级版,不仅与HZ898系列完全兼容,其性能指标相当或接近美国本特利(BN)公司3300、3300XL系列产品水平，可直接替换BN公司3300、3300XL、7200系列产品。
系统组成
系统主要包括探头、前置器、延伸电缆(用户可以根据需要选择)和附件。
级亮点
1.电缆采用蓝色氟塑料绝缘的射频同轴电缆，可选用不锈钢软管铠装，以保护电缆不易被损坏。
2.探头、延伸电缆和前置器都带有防腐蚀的符合美国军用规范MIL-C-39012的镀金铜接头。这些接头只需用手指紧固（接头会自动“锁住”），特殊的机械锁紧装置能防止连接松动。接头在安装或拆卸时不需要特殊的工具。
3.探头整体各部件通过机械变形联接，在恶劣环境中可以保证探头的稳定性和可靠性。
4.前置器提供两种安装方式：底板安装和导轨安装。
5.前置器采用三端SpringLoc 端子镶嵌固定，直接与内部电路连接，确保连接可靠性。
6.前置器的结构保证了高频插座内凹，不易损坏高频插座。
7.前置器的容错性：电源端、公共端(信号地)、输出端任意接线错误不会损坏前置器，电源极性错误保护，输出短路保护。
技术指标
1.线性量程、线性范围、线性中点、非线性误差、最小被测面
|
探头直径 |
线性量程 (mm) |
线性范围 (mm) |
线性中点 (mm) |
非线性误差 |
最小被测面(mm) |
|
φ5 |
1 |
0.25～1.25 |
0.75 |
±1% |
φ15 |
|
φ8 |
2 |
0.50～2.50 |
1.5 |
±1% |
φ20 |
|
φ11 |
4 |
1.0～5.0 |
3.0 |
±1% |
φ30 |
|
φ25 |
12 |
1.5～13.5 |
7.5 |
±1.5% |
φ50 |
|
φ50 |
25 |
2.5～27.5 |
15 |
±2% |
φ100 |
※ 非线性误差指实际输出值与理论值(按标准特性方程计算)最大误值。
2.平均灵敏度（线性范围内输出变化除线性范围）
|
探头 直径 输出 |
φ5 |
φ8 |
φ11 |
φ25 |
φ50 |
|
负电压 |
8V/mm |
8V/mm |
4V/mm |
0.8V/mm |
0.4V/mm |
|
4～20mA |
16mA/mm |
8mA/mm |
4mA/mm |
1.33mA/mm |
0.64mA/mm |
平均灵敏度误差：≤±5％
3. 动态特性
频响：0～10kHz
幅频特性:0～1kHz衰减小于1%，10kHz衰减小于5%
相频特性:0～1kHz相位差小于－10°，10kHz相位差小于－100°
4.互换性误差≤5%
5. 工作温度
探头：工作温度-50～ +175°C 温漂≤0.05%/°C
前置器：工作温度-50～ +120°C 温漂≤0.05%/°C
6.工作介质：空气、油、水。
7.探头最大工作压力：12Mpa
电涡流传感器输出信号选择：（根据工业现场供电情况来选 ，或找上海航振仪器技术部咨询）
V -2～-18V输出 (-20Vdc～ -26Vdc供电)
I 4～20mA电流输出 (+18Vdc～ +30Vdc供电)
Z0 2～18V输出 （+20 Vdc～+30Vdc供电）
Z1 1～5V输出 （+12 Vdc～+15Vdc供电）
Z2 0～5V输出 （+12 Vdc～+15Vdc供电）
Z3 0～10V输出 （+12 Vdc～+15Vdc供电）
S0 -5～+5V输出 (±12Vdc～±15Vdc供电)
S1 -10～+10V输出 (±12Vdc～±15Vdc供电)
S2 0～5V输出 (±12Vdc～±15Vdc供电)
S3 0～10V输出 (±12Vdc～±15Vdc供电)
选型举例：
举例1. 参数：量程：2毫米，供电：24V DC,信号输出：4-20mA;螺纹直径 M101X50mm;电缆5米；
HZ-891T08-M10×1-B-01-05-50
表示：HZ-891系列电涡流传感器，探头直径φ8、壳体螺纹M10×1、标准安装方式、无螺纹长10mm壳体长度50mm、电缆长度5m。
例2：参数：量程4毫米，螺纹M14X1.5;供电24V DC;输出0-5V;电缆5米带凯装。
型号：HZ-891-11-M14×1.5-B-01-05-50K
表示：HZ-891电涡流传感器，探头直径φ11、壳体螺纹M14×1.5、标准安装方式、无螺纹长10mm、壳体长度50mm、电缆长度5m、带铠装。
L
例3：参数：量程10毫米，螺纹30X2,供电：24V DC;输出：4-20mA; 电缆5米；
型号：HZ-891-25-M30×2-B-01-05-50
表示：HZ891XL系列电涡流传感器，探头直径φ25、壳体螺纹M30×2、标准安装方式、无螺纹长10mm、壳体长度50mm、电缆长度5m、不带铠装。
