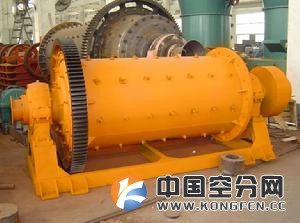

格子球磨机的排矿端盖及格子板,在排矿端的带有中空轴颈的端盖内,装有轴承内套和排矿格子.排矿格子由中心衬板、格子衬板和簸箕形衬板等组成.八根放射状的筋条在端盖的内壁上铸着,将端盖分成了八个扇形室,在每个扇形室内安装簸箕形衬板,并用螺钉固定在端盖上,然后将格子板安装在由簸箕衬板所形成的每个扇形室上.格子衬板有两种结构形式:一种是由两块合成一组,由楔铁压紧,楔铁则用螺钉穿过筋条固紧在端盖上,以免它们倾斜和脱落,中心部分还得用中心衬板止口托住;另一种是把两块合成一块,直接用螺钉固定.中心衬板是星形的,它由两块组成,用螺钉固定在筋条上.格子衬板上的孔是倾斜排列的,孔的宽度向排矿端逐渐扩大,可以防止粗粒堵塞和矿浆倒流.矿浆在排矿端下部通过格子衬板上的孔隙流入扇形室,然后排出是随筒体转到上部并沿孔道.中空轴颈内镶有耐磨内套,且一端制成喇叭形叶片,以便于引导矿浆顺叶片流出球磨机格子球磨机.由于这种球磨机矿浆是通过格子板排矿装置排出,因此被人们称为格子型球磨机.
　　格子型球磨机的特点:
　　1.该球磨机传动采用滚动轴承代替滑动轴承，摩擦力大大降低，起动容易、节能显著；
　　2.它的出料端采取了锥体设计，这样既增加了容积，又迫使锥体端的钢球分级，愈接近出口，钢球直径愈小，增加了反复研磨的作用,便物料的精细程度进一步提高；
　　3.它采用沟槽式环型衬板，增加了球矿接触表面，加强了研磨作用，且对矿石有提升能力，降低了功率；
　　4.它采用整体机架，便于土建施工和设备安装。
　　格子型球磨机的主要用途：
　　中科格子型球磨机用来粉磨各种矿石和其他物料，被广泛用于选矿、建筑及化工工业等国民经济各部门。
