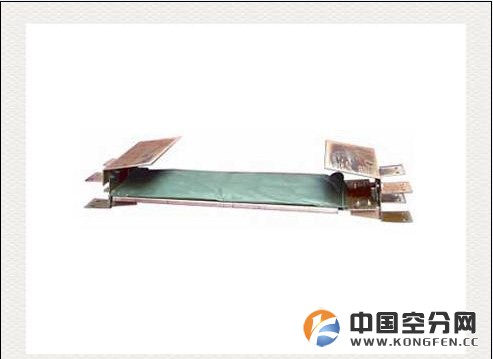

纵撕传感器 矿用传感器 煤矿皮带机用

为本质安全型，采用压敏式原理，在煤矿井下含有甲烷和煤尘的炸性气体混合物的场合，可与煤矿带式输送机用综合保护装置配套使用。接入本质安全型系统信号装置中，作为带式输送机的胶带撕裂保护装置使用，也可用于地面非防爆等有胶带输送机的场合。当皮带纵向撕裂，有3000克物料漏在100Cm²面积上时，传感器动作，使主机切断带式输送机电源，实现撕带保护，防止事故扩大。传感器总面积3000cm²。

2、撕裂传感器 适用的环境条件

a)海拔高度不超过2000米，压力80～110Kpa；b)周围环境温度：-20℃～+40℃，最高年平均气温20℃；c)空气相对湿度≤95％（＋25℃）；d)在有炸气体（甲烷）混合物的矿井中；e)在无破坏金属及绝缘的腐蚀性气体和蒸汽的环境中；f)在无滴水及其它液体侵入的地方；g)在无显著摇动和冲击振动的地方；h)污染等级3级；i)安装类别Ⅱ类。

3、撕裂传感器 主要技术参数

a)外壳防护等级：IP54；b)外形尺寸1360mm×340mm×38mmc)重量：18.5kgd)接点容量：DC12V/100mA；e)引入电缆外径：φ6～φ10mm。

4、撕裂传感器 工作原理

将撕裂传感器两根引出线接入主机，正常时，传感器处于断开状态，输出高电平。若皮带撕裂，有物料（煤）约3000g/100cm2落入传感器上，导点橡胶使键盘两根引线短路，输出低电平，撕裂指示灯亮，延时10s～20s,主机执行继电器释放，实现撕裂保护，同时发出语言报警信号。

济宁德立创能源有限公司
